詳細情報 |
|||
| 距離: | 500m | 温度範囲: | 0°Cから70°C |
|---|---|---|---|
| 適用する: | 400G イーサネット,データセンターインターコネクト | メディアの種類: | SMF |
| テクノロジー: | パラレル光学 | 波長（nm）: | 1310nm |
| 形状因数: | QSFP-DD | 保証: | 3年 |
| ハイライト: | アリスタ QDD-400G-DR4,QSFP56-DD オプティカルトランシーバーモジュール,オプティカルトランシーバーモジュール 500m |
||
製品の説明

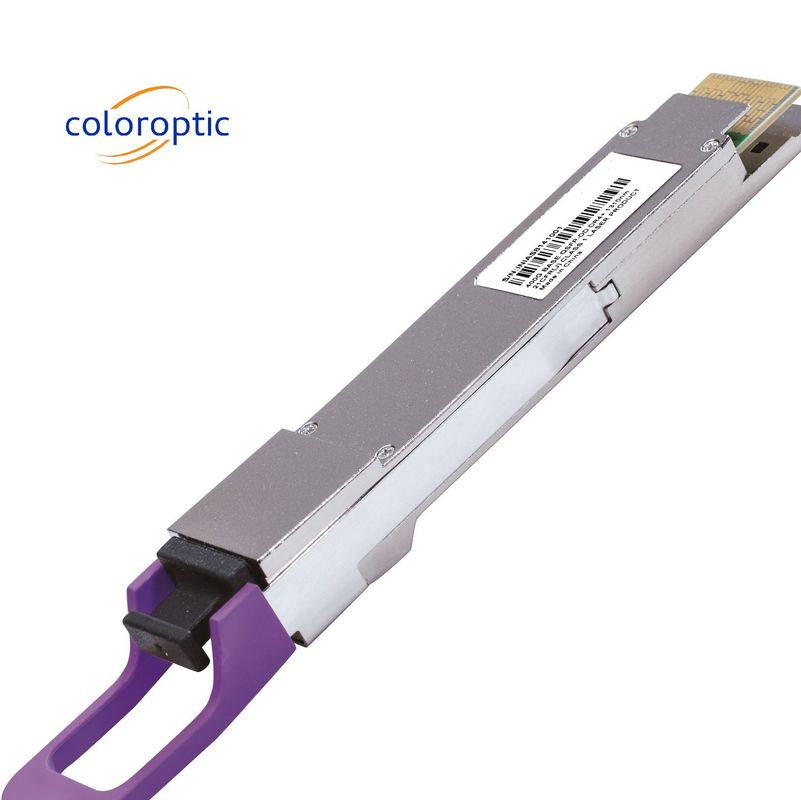

Arista QDD-400G-DR4 400GBベース-DR4 QSFP56-DD 1310nm 500m DOM MPO SMF オプティカルトランシーバーモジュール
製品説明:
ColoropticのCO-QD4H13DCは,400Gb/s Quad Small Form Factor Pluggable-double density (QSFP56-DD) オプティカルモジュールで,500m オプティカル通信アプリケーション用に設計されている.このモジュールは 50Gb/s (PAM4) の電源入力データの 8 つのチャネルを,並列光学信号の 4 つのチャネルに変換する., それぞれが100Gb/sの動作を可能にして,合計データ速度は400Gb/sである.逆に,受信側では,このモジュールは,各チャネルに100Gb/sの並行光学信号の4チャネルを,合計データレート400Gb/sで,50Gb/s (PAM4) の電気出力データの8チャネルに変換する..
MTP/MPO-12コネクタを搭載した光ファイバーケーブルがQSFP56-DD DR4モジュールの容器に接続できる.容器内のガイドピンによって適切な配列が確保される.ケーブルは,通常,適切なチャネルからチャネルアライナメントのために曲がりません電気接続は,QSFP56-DD MSA に準拠するエッジタイプコネクタを通じて達成されます.
QSFP DD モジュールは,データセンターで使用するために設計されています.高速ネットワーク他の高性能アプリケーション.
特徴:
- QSFP56-DD MSA に準拠する
- 平行4つの光学レーン
- IEEE802.3bs 規格に準拠する
- FEC を搭載したシングルモードファイバー (SMF) で最大500mの送信
- 8x53.125Gb/sの電気インターフェース (400GAUI-8)
- 1チャンネルあたり106.25Gbps (PAM4) のデータレート.
- 最大電力消費 12W
- MPO-12コネクタ • RoHS対応
- 操作用ケース温度:
- 標準: 0 °C から +70 °C o
- -5°Cから+85°Cまで延長
技術パラメータ:
| パラメータ | シンボル | ミニ | 典型的な | マックス | 単位 | 違う |
| 操作ケースの温度 | トップ | 0 | 70 | degC | ||
| OM3とのリンク距離 | D | 2 | 500 | m | ||
| 電力消費量 | 12 | W | ||||
| 中央波長 | λC | 1304.5 | 1310 | 1317.5 | nm | |
| 平均打ち上げ力 レーン |
パブリック・アベージュ・ガード | - 2つ9 | 4 | dBm | ||
| 外部光学調節 幅 (OMAouter) 各 レーン |
POMA | -0だった8 | 4.2 | dBm | ||
| 平均受信電源,各 レーン |
- 5つ9 | 4 | dBm | |||
| 受容器の感受性 (OMAouter) 各レーン |
SEN | マックス・3.9SECQ-5.3) | dBm |
応用:
400G イーサネット
• インフィニバンド 相互接続
• データセンター エンタープライズネットワーク
カスタマイズ:
400G QSFP DD トランシーバー: 500m 距離と 1310nm 波長を持つ ColorOptic CO-QD4H13DC QSFP-DD トランシーバーモジュールは,パラレル光学と波長分割光学技術で設計されています.レーベルは,顧客の要求に応じてカスタマイズすることができます.
