詳細情報 |
|||
| データレート: | 100G | 波長: | CWDM4 |
|---|---|---|---|
| 距離: | 2KM | コネクタ: | LC |
| 形状因数: | QSFP28 | 温度: | 0~70°C |
| DDM: | はい | 議定書: | MSA |
| 保証: | 3年 | ラベル: | パーソナライズできる |
| 権力 の 消耗: | <3> | 適用する: | 100GBASE イーサネットリンク |
| ハイライト: | 100Gb/s SFP オプティカルモジュール,SFP オプティカルモジュール CWDM4,SMF シングルモードファイバートランシーバー |
||
製品の説明

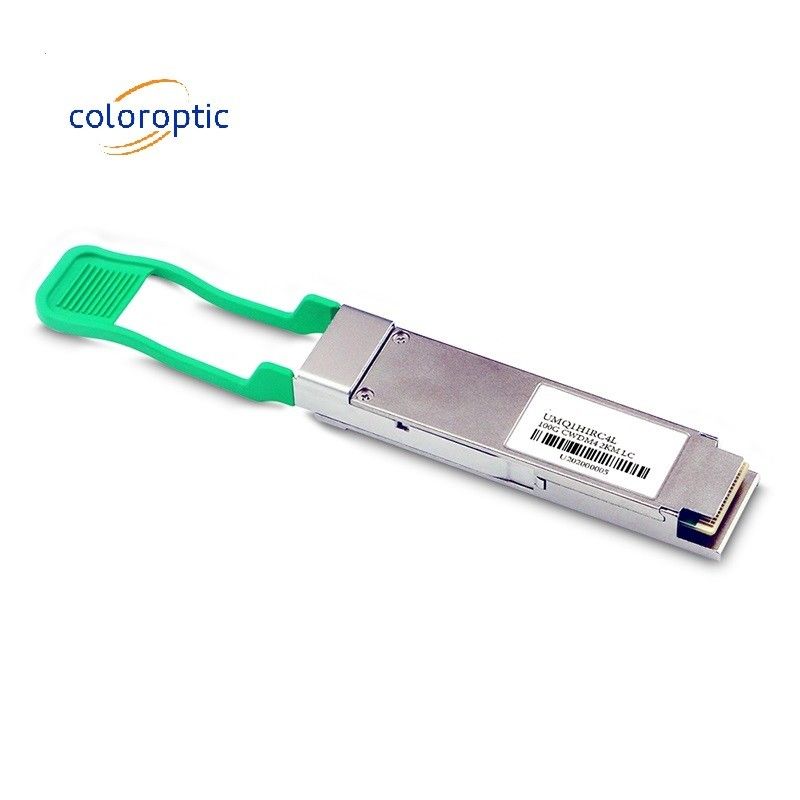

100Gb/s QSFP28 CWDM4 500m SMF LCトランシーバーモジュール
この製品は,500mの光通信アプリケーション用に設計されたトランシーバーモジュールである.設計は100GBASE CWDM4 Open Compute Project (OCP) 仕様に対応している.このモジュールは,25Gb/sの電気データを4つの入力チャネル (ch) で4つのCWDM光信号に変換する.100Gb/s オプティカル伝送のための単一のチャンネルに複数接続します.逆に,受信側では,モジュールは100Gb/sのインプットを光学的に4つのCWDMチャンネル信号に複数接続します.4チャネル出力電気データに変換します.
4つのCWDMチャネルの中央波長は,ITU-T Gで定義されたCWDM波長グリッドのメンバーとして1271,1291,1311および1331nmである.694.2光学インターフェースのためのデュプレックスLCコネクタと電気インターフェースのための38ピンコネクタが含まれています.このモジュールには単調光ファイバー (SMF) が適用されなければならない.. ホスト FEC は 500m までのファイバー伝送をサポートする必要があります. 製品はフォームファクターで設計されています.QSFP28マルチソース協定 (MSA) に基づく光学/電気接続とデジタル診断インターフェース温度,湿度,EMI干渉を含む最も厳しい外部操作条件に対応するように設計されています.
主要 な 特徴
- QSFP28 MSA に準拠する
- 4 CWDM レーン MUX/DEMUX 設計
- 103.1Gb/s の総ビットレートをサポートする
- 100G CWDM4 OCP 仕様に対応する
- FEC を搭載したシングルモードファイバー (SMF) で最大500mの送信
- 作業室温:15〜60°C
- 4x25G電気インターフェース (OIF CEI-28G-VSR)
- 最大電力消費 3.5W

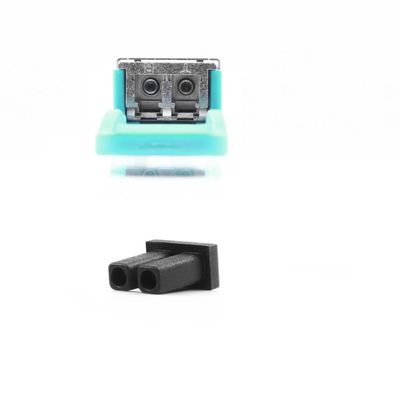

- LCデュプレックスコネクター
- RoHS に準拠する
適用する
- 100G データセンター 相互接続
- 100Gイーサネット
- インフィニバンド QDR と DDR インターコネクト
- 企業ネットワーク
製品詳細
ネットワークにシームレスに統合できるように データのトラフィックとアプリケーションをテストしますデジタル光学モニタリング (DOM) のサポートも実時操作パラメータへのアクセスを可能にする製品品質の裏側で 誇りを持って 限られた終身保証を提供しています
| パラメータ | シンボル | ミニ | 典型的な | マックス | 単位 | 違う |
| 操作ケースの温度 | トップ | 0 | 70 | degC | ||
| OM3とのリンク距離 | D | 0.002 | 2 | km | ||
| 電力消費量 | 3.5 | W | ||||
| 中央波長 | L0 | 1264.5 | 1271 | 1277.5 | nm | |
| L1 | 1284.5 | 1291 | 1297.5 | nm | ||
| L2 | 1304.5 | 1311 | 1317.5 | nm | ||
| L3 | 1324.5 | 1331 | 1337.5 | nm | ||
| 平均打ち上げ力 各レーン | パブリック・アベージュ・ガード | -6本5 | 2.5 | dBm | ||
| OMA,各レーン | POMA | -4 | 2.5 | dBm | ||
| 平均受信電源,各レーン | -11歳5 | 2.5 | dBm | |||
| 電源を受信します. 各レーン | 2.5 | dBm | ||||
| 受信機の感度 (OMA) | SEN | -10 | dBm |
概要の寸法:
