詳細情報 |
|||
| データレート: | 200g | 波長: | 4LWDM |
|---|---|---|---|
| 距離: | 40のkm | コネクタ: | 二重LC |
| 形状因数: | QSFP-DD | 温度: | 0~70°C |
| DDM: | はい | 議定書: | MSA |
| 保証: | 3年 | ラベル: | パーソナライズできる |
| プロトコル:: | IEEE802.3bs 200GBASE-ER4 | 適用する: | 200G イーサネット |
| ハイライト: | 200G オプティカルトランシーバーモジュール,QSFP-DD オプティカルトランシーバーモジュール |
||
製品の説明

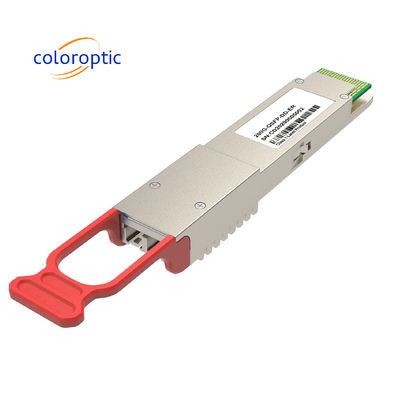

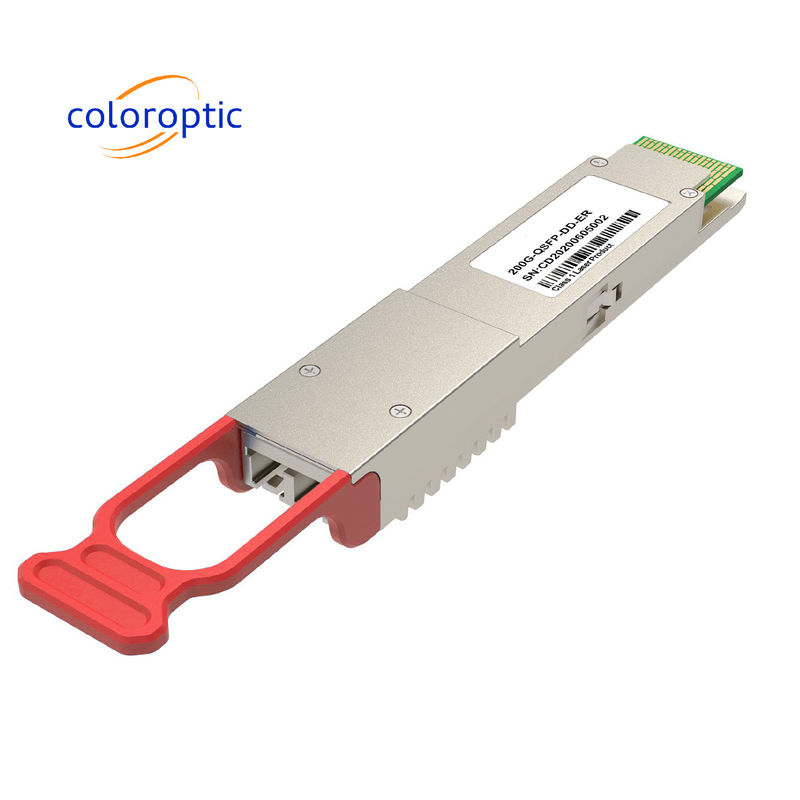

200G QSFP-DD ER4 40km FEC オプティカルトランシーバー付き フルリアルタイム DDM Sfp イーサネット
この製品は,40km光通信アプリケーション用に設計された200Gb/sトランシーバーモジュールである.設計はIEEE802.3bs200GBASE-LR4規格に準拠している.このモジュールは,25Gb/sの電気データ8つの入力チャネルをLWDM光信号の4つのチャネルに変換する.200Gb/s (PAM4) オプティカル送信のための単一のチャネルに複数接続します.モジュールは,光学的に200Gb/s ((PAM4) 入力を4つのLWDM信号チャンネルにデマルチプレックスする.4つのLWDMチャネルの中央波長.オプティカルインターフェースのためのデュプレックスLCコネクタと電気インターフェースのための76ピンコネクタが含まれています. 長距離システムにおける光学分散を最小限にするために,このモジュールにはシングルモードファイバー (SMF) が適用されなければならない.ホストFECは,最大40kmのファイバー送信をサポートする必要があります.製品設計は 形状要素を考慮してQSFP-DDマルチソース協定 (MSA) による光学/電気接続とデジタル診断インターフェイス温度を含む最も厳しい外部の操作条件に対応するように設計されています湿度や EMI 干渉
主要 な 特徴
4 LWDM レーン MUX/DEMUX デザイン
• シングルモードで最大40kmの送信
ファイバー (SMF) とPFECが組み込まれている
操作室の温度: 0 から 70°C
• 最大電力消費 12W

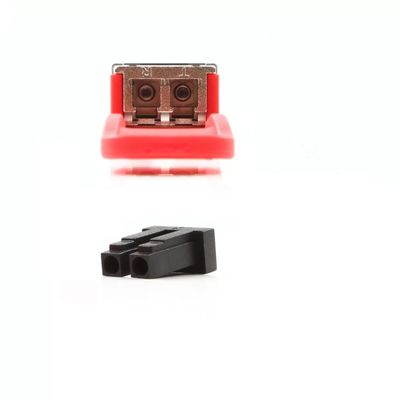

• デュプレックス LC 接続器
• RoHS に準拠する
適用する
■200G イーサネット
■企業ネットワーク
製品詳細
| パラメータ | シンボル | ミニ | 典型的な | マックス | 単位 | 違う |
| 操作ケースの温度 | トップ | 0 | 70 | degC | ||
| リンク距離 | D | 0.002 | 30 | km | 最大距離をサポートするためにホストシステムで必要なFEC | |
| リンク距離 | D | 0.002 | 40 | km | 組み込みPFECは40kmまでサポートする必要があります | |
| 電力消費量 | 12 | W | ||||
| 中央波長 | L0 | 1294.53 | 1295.56 | 1296.59 | nm | |
| L1 | 1299.02 | 1300.05 | 1301.09 | nm | ||
| L2 | 1303.54 | 1304.58 | 1305.63 | nm | ||
| L3 | 1308.09 | 1309.14 | 1310.19 | nm | ||
| 平均打ち上げ力 各レーン | パブリック・アベージュ・ガード | -0だった1 | 5.6 | dBm | ||
| OMA,各レーン | POMA | 3.4 | 6.4 | dBm | ||
| 感度 各レーン | SEN1 | マックス・11.1SECQ-12.5) | dBm | 30kmまで | ||
| 感度 各レーン | SEN2 | マックス141SECQ-15.5) | dBm | 40kmまで | ||
