詳細情報 |
|||
| DDM/DOMサポート: | はい | プロトコル:: | QSFP-DD MSA,IEEE 802.3bs |
|---|---|---|---|
| ラベル: | パーソナライズできる | テクノロジー: | パラレル光学 |
| 温度範囲: | 0°Cから70°C | 保証: | 3年 |
| 形状因数: | QSFP-DD | 距離: | 100M |
| ハイライト: | QDD-400G-SR4.2-BD,MPO MMF トランシーバー モジュール,DOM MMF トランシーバー モジュール |
||
製品の説明

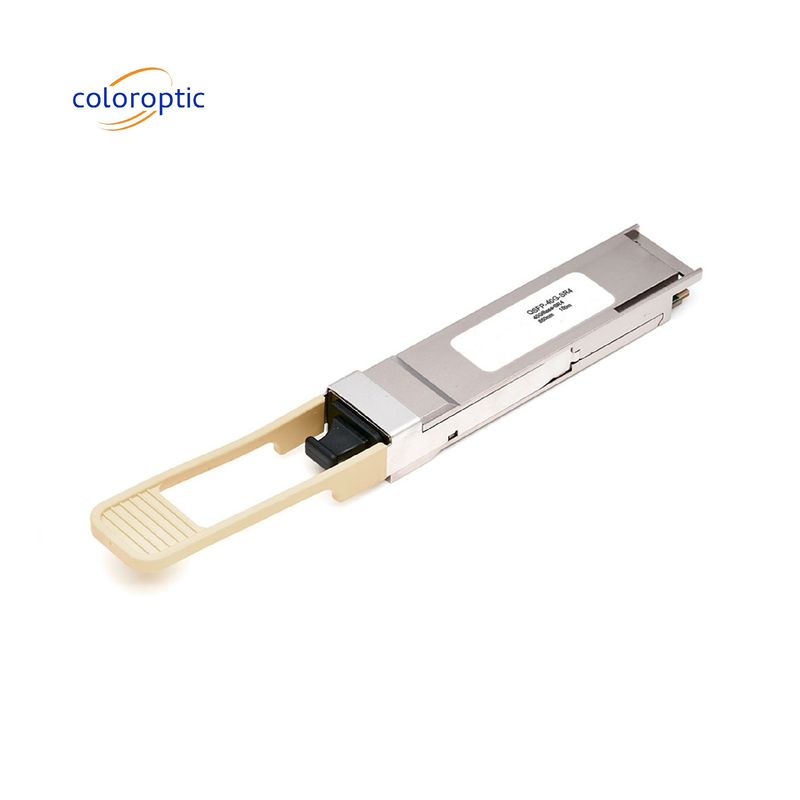

シスコ QDD-400G-SR4.2-BD 400GBベース-SR4.2 QSFP56-DD 850/910nm 100m DOM MPO MMF オプティカルトランシーバーモジュール
製品説明:
CO-QD4H85S2C オプティカルトランシーバーは,400Gb/sのビットレートをサポートすることができる.これは平行四つの小型形状因子プラッガブル2倍密度 (QSFP-DD) バイダイレクトオプティカルモジュールである. The module accepts eight host electrical data and transmits them in two groups of optical bi-directional lanes (each group contains 4 pairs of optical lane) to allow optical communication over optical multi-mode fibers反対に,受信側では,モジュールは 8 つのセットの光学入力信号を受け入れ,それらを 8 つのチャネルの電気データに変換します.

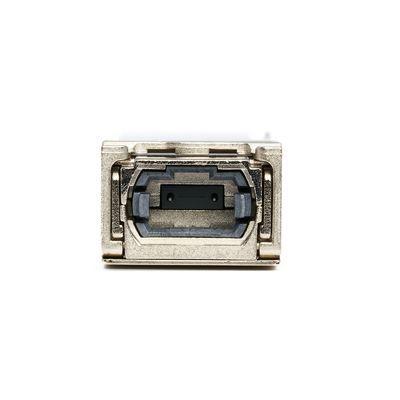

MPO-12コネクタを搭載した光ファイバーをQSFP-DDモジュール容器に接続することができる.容器内のガイドピンによって適切な配列が確保される.ケーブルは,通常,適切なチャネルからチャネルアライナメントのために曲がりません電気接続は,MSA に準拠する76ピンのエッジ型コネクタによって達成されます.
モジュールは,単一の+3.3V電源で動作する.モジュールは,モジュールの現在,リセット,中断,低電源モードなどのLVCMOS/LVTTLグローバル制御信号を搭載している.より複雑な制御信号を送信し受信するために,2ワイヤルのシリアルインターフェースが利用可能であるデジタル診断情報を受け取るため,個々のチャネルをアドレス化し,使用されていないチャネルをシャットダウンして設計の柔軟性を最大化することができます.
特徴:
- QSFP56-DD MSA に準拠する
- 8 双方向光学レーン
- IEEE802.3bs 規格に準拠する
- OM5 マルチモードファイバーで最大150mの送信
- 8x53.125Gb/sの電気インターフェース (400GAUI-8)
- 最大電力消費 12W
- MPO-12コネクタ
- RoHS に準拠する
- 操作用ケース温度:
- 標準:0°Cから+70°C
- -5°Cから+85°Cまで延長
技術パラメータ:
| パラメータ | シンボル | ミニ | 典型的な | マックス | 単位 | 違う |
| 操作ケースの温度 | トップ | 0 | 70 | degC | ||
| OM3とのリンク距離 | D | 0.5 | 100 | m | ||
| 電力消費量 | 10 | W | ||||
| 中央波長 | λ1 | 844 | 863 | nm | ||
| 中央波長 | λ2 | 900 | 918 | nm | ||
| 平均打ち上げ力 レーン |
パブリック・アベージュ・ガード | -6本5 | 4 | dBm | ||
| 外部光学調節 幅 (OMAouter) 各 レーン |
POMA | - 4つ5 | 3 | dBm | ||
| 平均受信電源,各 レーン |
-8回5 | 4 | dBm | |||
| 受容器の感受性 (OMAouter) 各レーン |
SEN | マックス (- 6.6, SECQ 8 について) | dBm |
応用:
- 400Gイーサネット
- インフィニバンド接続
- データセンター エンタープライズ ネットワーク
