詳細情報 |
|||
| メディアの種類: | SMF | データレート: | 400G |
|---|---|---|---|
| 形状因数: | QSFP-DD | ラベル: | パーソナライズできる |
| 距離: | 10KM | 温度範囲: | 0°Cから70°C |
| 保証: | 3年 | プロトコル:: | QSFP-DD MSA,IEEE 802.3bs 400GBASE-DR4 |
| ハイライト: | アリスタ QDD-400G-LR4,QSFP56 DD 400G |
||
製品の説明

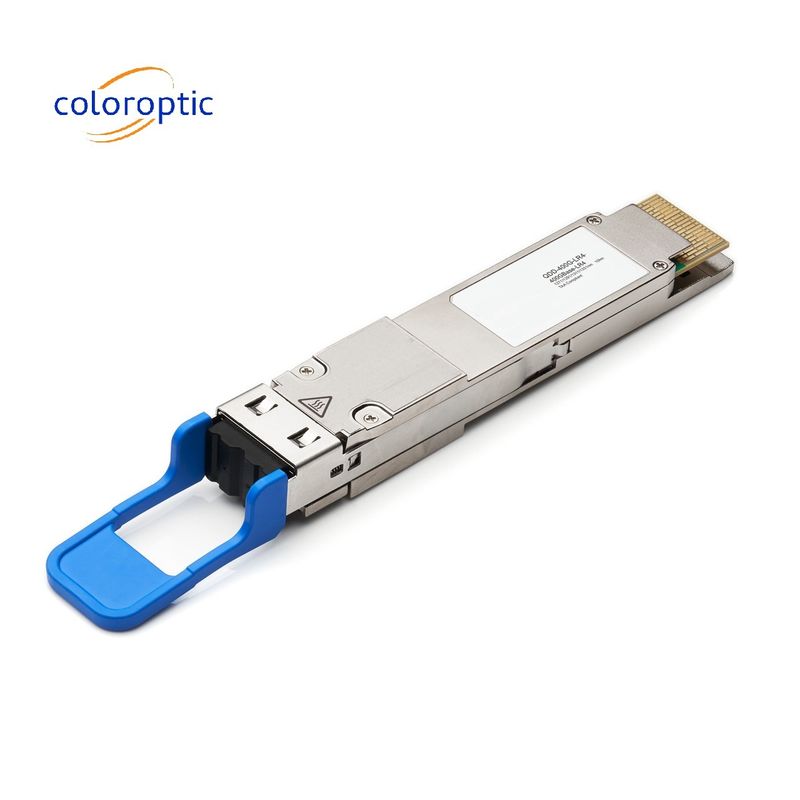

Arista QDD-400G-LR4 互換性 400GBASE-LR4 QSFP56-DD 10km DOM デュプレックス LC SMF オプティカルトランシーバー M
製品説明:
QSFP DD モジュール CO-QD4H13CCは,10kmの光通信アプリケーションのために設計された400Gb/s Quad Small Form Factor Pluggable-double density (QSFP56-DD) オプティカルモジュールである.このモジュールは,50Gb/s (PAM4) の電源入力データの8チャンネルをCWDM光信号の4チャンネルに変換する.400Gb/s の光学伝送のために単一のチャネルに複製します 逆に受信側ではこのモジュールは,光学的に400Gb/sの光学入力をCWDM光学信号の4チャネルに分割し,それらを50Gb/s (PAM4) の電源出力データの8チャネルに変換する..

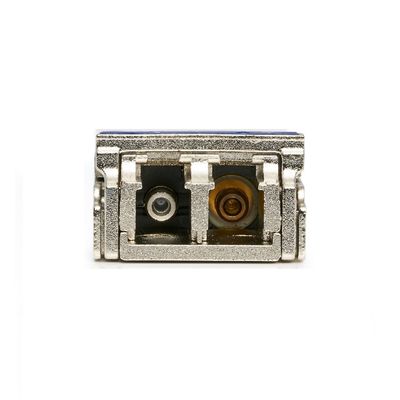

4つのCWDMチャネルの中央波長は,ITU-T Gで定義されたCWDM波長グリッドのメンバーとして1271,1291,1311および1331nmである.694.2.CO-QD4H13CCオプティカルインターフェース用のデュプレックスLCコネクタと電気インターフェース用の76ピンコネクタを搭載している.長距離システムにおける光学分散を最小限にするために,このモジュールには単調光ファイバー (SMF) が適用されなければならない.10kmまでのファイバー送信をサポートするためにホスト FECが必要です.
この製品は,QSFP-DDマルチソース協定 (MSA) タイプ2に従って形状要素,光学/電気接続,デジタル診断インターフェースで設計されている.温度を含む最も厳しい外部の操作条件に対応するように設計されています湿度や EMI 干渉
コロロプティックCO-QD4H13CCこれはアリスタ®互換性 400GBASE QSFP56-DD オプティカルトランシーバー私たちのトランシーバーは, ネットワークの統合をシームレスにするために必要なすべての構成データと工場で事前にプログラムされています.QSFP56-DD アリスタ®オリジナルのトランシーバーで,他のOEMおよび第三者のトランシーバーと100%互換性があります.QSFP56-DD アリスタ互換性のあるトランシーバーが100%の機能性でテストされ,優れたネットワーク性能のために互換性が保証されます.
カラーオプティックブランドや形状をすべて提供していますオプティカルトランシーバーネットワークの完整性を保ちながら ネットワークを拡張するための 信頼性があり 互換性があり 手頃な価格の手段があります
特徴:
- QSFP56-DD MSA に準拠する
- 4 CWDM レーン MUX/DEMUX 設計
- 100G Lambda MSA 100G-LR 仕様に対応する
- FEC を搭載したシングルモードファイバー (SMF) で最大10kmの送信
- 8x53.125Gb/sの電気インターフェース (400GAUI-8)
- 1チャンネルあたり106.25Gbps (PAM4) のデータレート.
- 最大電力消費 12W
- デュプレックスLCコネクタ
- RoHS に準拠する
- 操作用ケース温度:
- 標準: 0 °C から +70 °C o
- -5°Cから+85°Cまで延長
技術パラメータ:
| パラメータ | シンボル | ミニ | 典型的な | マックス | 単位 | 違う |
| 操作ケースの温度 | トップ | 0 | 70 | degC | ||
| リンク距離 | D | 0.02 | 10 | km | ||
| 電力消費量 | 12 | W | ||||
| 中央波長 | L0 | 1264.5 | 1271 | 1277.5 | nm | |
| L1 | 1284.5 | 1291 | 1297.7 | nm | ||
| L2 | 1304.5 | 1311 | 1317.5 | nm | ||
| L3 | 1324.5 | 1331 | 1337.5 | nm | ||
| 平均打ち上げ力 各レーン | パブリック・アベージュ・ガード | - 3つ4 | 5.3 | dBm | ||
| OMA,各レーン | POMA | -0だった4 | 5.1 | dBm | ||
| 損傷 受容器の電源 | 5.5 | dBm | ||||
| 受容体 飽和 | オーバーロード | 4.5 | ||||
| 受信機の感度 (OMA) | SEN | -6本1 | dBm | BER=2E-4, 26.5625Gbps, PRBS31,最大 (-6.1,SECQ -7.5) |
応用:
- データ センター インターコネクト
- 400Gイーサネット
- インフィニバンド接続
- 企業ネットワーク
