詳細情報 |
|||
| データレート: | 400G | 保証: | 3年 |
|---|---|---|---|
| DDM/DOMサポート: | はい | 形状因数: | QSFP-DD |
| 温度範囲: | 0°Cから70°C | プロトコル:: | QSFP56-DD MSA |
| 波長（nm）: | 850nm | ラベル: | パーソナライズできる |
| ハイライト: | アリスタ QDD-400G-SR8,MPO MMF オプティカル モジュール,DOM MMF オプティカルモジュール |
||
製品の説明

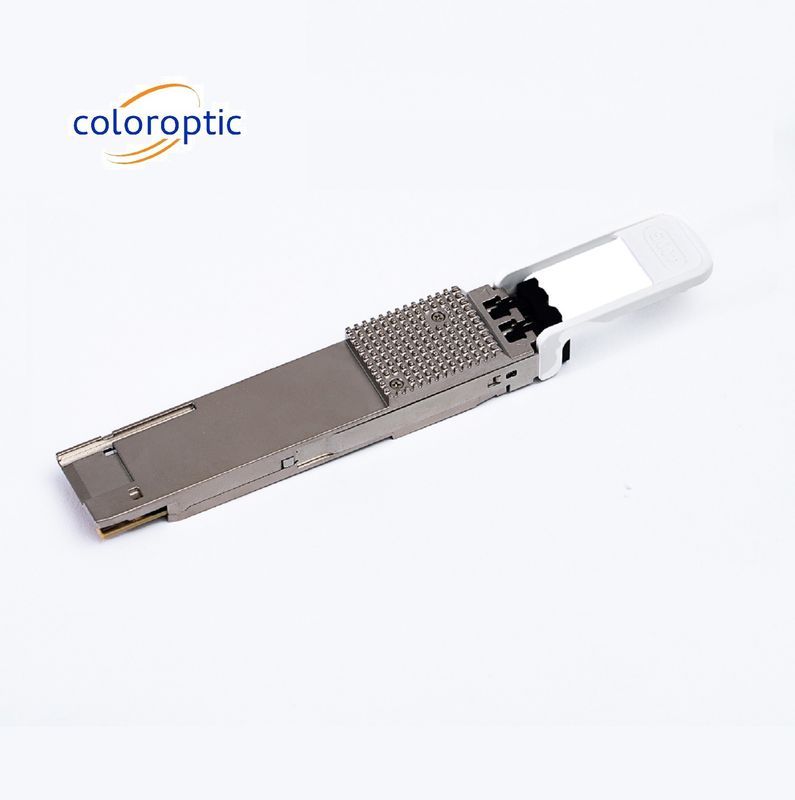

Arista QDD-400G-SR8 400GBASE-SR8 QSFP56-DD 850nm 100m DOM MPO MMF オプティカルトランシーバーモジュール
製品説明:
カラーオプティックのCO-QD4H85S8Cは,平行 400Gb/s Quad Small Form Factor Pluggable - double density (QSFP56-DD) オプティカルモジュールで,ポート密度が増加し,システムコストが削減される.QSFP56-DDフルデュプレックス光学モジュールは,8つの独立した送信と受信チャネルを提供しています.各機種が53.125Gb/sの動作を可能にし,OM3マルチモードファイバー100mで400Gb/sの総データ速度を保持する.

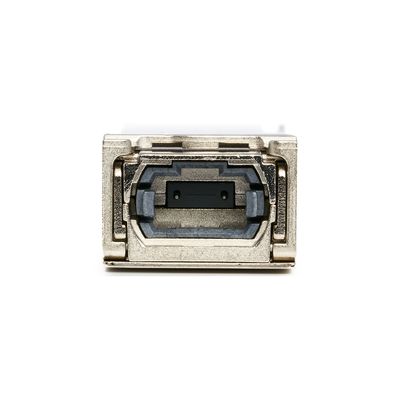

MTP/MPO-16コネクタを搭載した光ファイバーケーブルがQSFP56-DD SR8モジュールの容器に接続できる.容器内のガイドピンによって適切なアライナメントが確保される.ケーブルは,通常,適切なチャネルからチャネルアライナメントのために曲がりません電気接続は,QSFP56-DD MSA に準拠するエッジタイプコネクタを通じて達成されます.
8つの並列レーンの中央波長は850nmである.CO-QD4H85S8Cには,光学インターフェースのためのMPO-16光学コネクタと,電気インターフェースのための60ピンコネクタが含まれている.ホスト FEC は,最大 70m OM3 マルチモード ファイバー 送信をサポートする必要があります..
この製品は,QSFP-DDマルチソース協定 (MSA) タイプ2に従って形状要素,光学/電気接続,デジタル診断インターフェースで設計されている.温度を含む最も厳しい外部の操作条件に対応するように設計されています湿度や EMI 干渉
特徴:
- QSFP56-DD MSA に準拠する
- 8つの平行レーン 850nmの真ん中の波長
- IEEE 802.3bs 仕様に対応する
- マルチモードファイバー (MMF) OM3で最大70mの送信
- 8x53.125Gb/sの電気インターフェース (400GAUI-8)
- チャンネルごとにデータレート53.125Gbps (PAM4)
- 最大電力消費 11W
- MPO-16コネクタ
- RoHS に準拠する
- 操作ケース温度:標準: 0°Cから+70°C;延長 -5°Cから+85°C
技術パラメータ:
| パラメータ | シンボル | ミニ | 典型的な | マックス | 単位 | 違う |
| 操作ケースの温度 | トップ | 0 | 70 | degC | ||
| OM3とのリンク距離 | D | 0.5 | 100 | m | ||
| 電力消費量 | 10.5 | W | ||||
| 中央波長 | λC | 840 | 850 | 860 | nm | |
| 平均打ち上げ力 レーン |
パブリック・アベージュ・ガード | -6本5 | 4 | dBm | ||
| 外部光学調節 幅 (OMAouter) 各 レーン |
POMA | - 4つ5 | 3 | dBm | ||
| 平均受信電源,各 レーン |
-8回4 | 4 | dBm | |||
| 受容器の感受性 (OMAouter) 各レーン |
SEN | RS =最大 (−6)5SECQ − 7.9) dBm | dBm |
応用:
- 400Gイーサネット
- インフィニバンド接続
- データセンター エンタープライズネットワーク
