詳細情報 |
|||
| 形状因数: | QSFP-DD | 波長（nm）: | 1310nm |
|---|---|---|---|
| データレート: | 400G | 保証: | 3年 |
| ラベル: | パーソナライズできる | テクノロジー: | パラレル光学 |
| 距離: | 2KM | メディアの種類: | SMF |
| ハイライト: | QDD-400G-FR4,1310nm 400G QSFP DDトランシーバー,400G QSFP DD トランシーバー DOM |
||
製品の説明

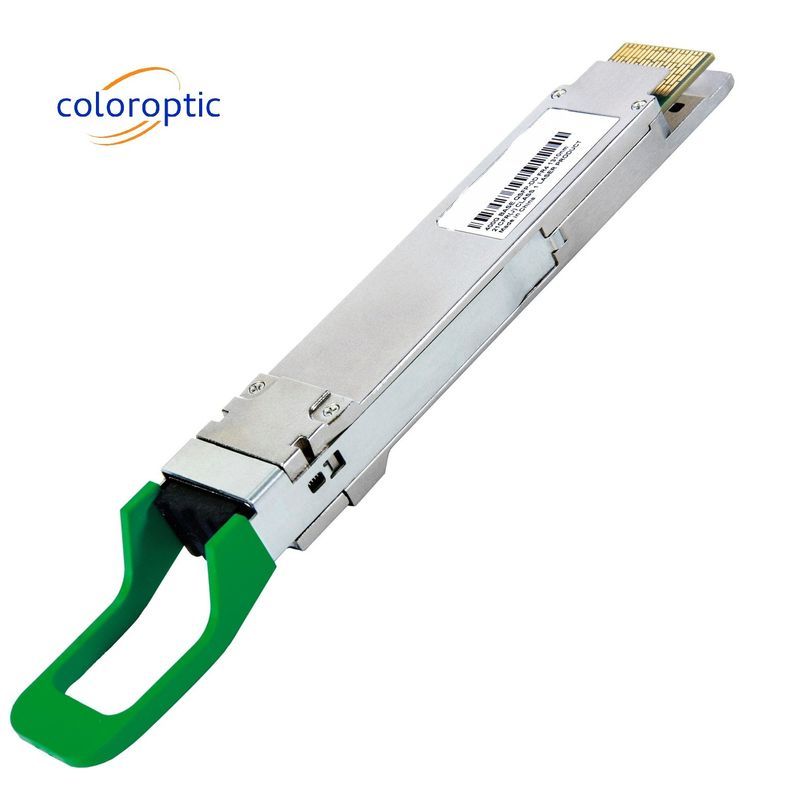

シスコ QDD-400G-FR4 互換性 400GBASE-FR4 QSFP112-DD 1310nm 2km DOM デュプレックス LC SMF オプティカルトランシーバーモジュール
製品説明:
CO-QD4H13F4Cは,400Gb/s Quad Small Form Factor Pluggable double-density (QSFP112-DD) オプティカルモジュールで,2km オプティカル通信アプリケーション用に設計されている.このモジュールは,100Gb/s (PAM4) の電源入力データの4チャネルをCWDM光信号の4チャネルに変換し,400Gb/sの光伝送のための単一のチャネルにマルチプレックスします.逆に,受信側では,モジュールは 400Gb/s の光学インプットを CWDM 光学信号の 4 つのチャンネルに光学的にデマルチプレクスします.そしてそれらを100Gb/s (PAM4) の電源出力データの 4チャネルに変換します.
4つのCWDMチャネルの中央波長は,ITU-T Gで定義されたCWDM波長グリッドのメンバーとして1271,1291,1311および1331nmである.694.2CO-QD4H13F4Cには,光学インターフェースのためのデュプレックスLCコネクタと,電気インターフェースのための76ピンコネクタが含まれています.長距離システムにおける光学分散を最小限にするために,このモジュールには単調光ファイバー (SMF) が適用されなければならない.2kmまでのファイバー送信をサポートするためにホスト FEC が必要です.
この製品は,QSFP-DDマルチソース協定 (MSA) タイプ2に従って形状要素,光学/電気接続,デジタル診断インターフェースで設計されている.温度を含む最も厳しい外部の操作条件に対応するように設計されています湿度や EMI 干渉
特徴:
- QSFP112 MSA に準拠する
- 4 CWDM レーン MUX/DEMUX 設計
- IEEE802.3cu 400G-FR4 仕様に対応する
- FEC を搭載したシングルモードファイバー (SMF) で最大2kmの送信
- 操作ケース温度: 0~70°C
- 4x106.25Gb/sの電気インターフェース (400GAUI-4)
- 1チャンネルあたり106.25Gbps (PAM4) のデータレート.
- 最大電力消費 10W
- デュプレックスLCコネクタ
- RoHS に準拠する
技術パラメータ:
| パラメータ | シンボル | ミニ | 典型的な | マックス | 単位 | 違う |
| 操作ケースの温度 | トップ | 0 | 70 | degC | ||
| リンク距離 | D | 0.002 | 2 | km | ||
| 電力消費量 | 10 | W | ||||
| 中央波長 | L0 | 1264.5 | 1271 | 1277.5 | nm | |
| L1 | 1284.5 | 1291 | 1297.7 | nm | ||
| L2 | 1304.5 | 1311 | 1317.5 | nm | ||
| L3 | 1324.5 | 1331 | 1337.5 | nm | ||
| 平均打ち上げ力 各レーン | パブリック・アベージュ・ガード | - 3つ2 | 4.4 | dBm | ||
| OMA,各レーン | POMA | -0だった2 | 3.7 | dBm | ||
| 平均受信電源,各レーン | -7番目2 | 4.4 | dBm | |||
| 電源を受信します. 各レーン | 3.7 | |||||
| 受信機の感度 (OMA) | SEN | 最大4.6SECQ-6.0 | dBm |
応用:
- データ センター インターコネクト
- 400Gイーサネット
- インフィニバンド接続
- 企業ネットワーク
サポートとサービス
QSFP DD モジュールの製品に包括的な技術サポートとサービスを提供します. 専門家のチームは設計,インストール,トラブルシューティングなどに役立ちます.施設内や遠隔サービスも提供していますどこにいても 必要な支援を確実に受けられるように
QSFP DD モジュールは,最適なパフォーマンスのために正しくインストールされ,構成されていることを確認するために,私たちはあなたと一緒に作業します.製品に何らかの困難に直面した場合に技術的支援を提供するために私たちの技術者は,また利用可能ですトラブルシューティングのガイドや 継続的な成功を保証するソリューションを 提供できます
製品の特徴や機能に精通できるように 技術的なトレーニングもできますQSFP DD モジュールから最大限に活用できるようにします..
顧客に最高レベルのサービスとサポートを提供することにコミットしています. QSFP DD モジュールに関する質問や懸念があれば,私達に連絡することを躊躇しないでください.
