詳細情報 |
|||
| 距離: | 100M | メディアの種類: | MMF |
|---|---|---|---|
| 保証: | 3年 | 波長（nm）: | 850nm |
| データレート: | 400G | テクノロジー: | パラレル光学 |
| 繊維のコネクター: | MPO-12 | ラベル: | パーソナライズできる |
| ハイライト: | QDD-400G-SR4,QSFP112-DD オプティックトランシーバーモジュール,MMF オプティックトランシーバーモジュール |
||
製品の説明

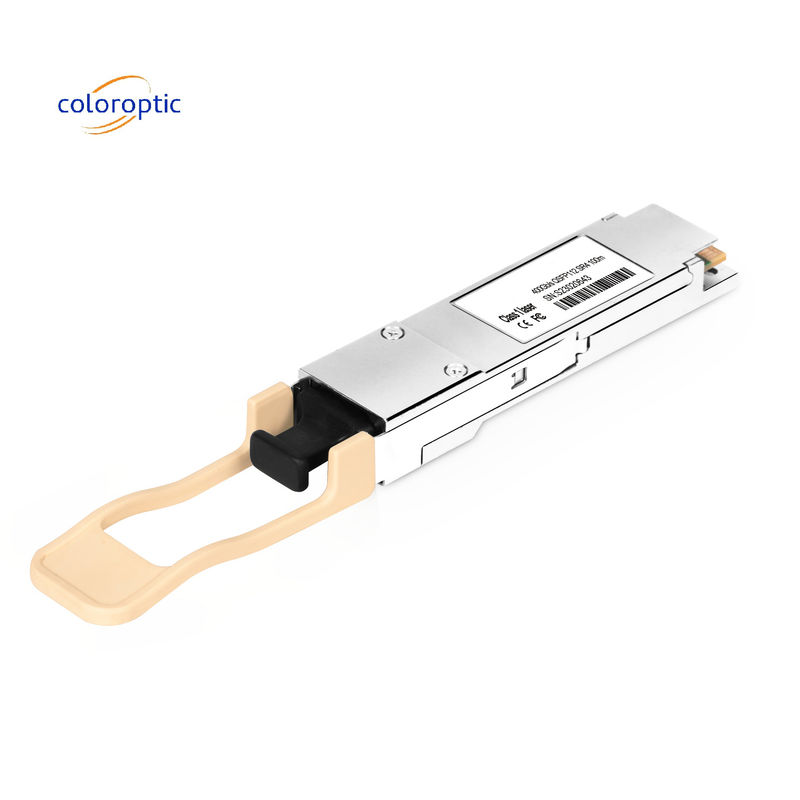

Juniper QDD-400G-SR4 400GBASE-SR4 QSFP112-DD 850nm 100m DOM MPO MMF オプティカルトランシーバーモジュール
製品説明:
この製品は400Gb/s Quad Small Form Factor Pluggable double-density (QSFP56-DD) オプティカルモジュールで,100m オプティカル通信アプリケーション用に設計されています.このモジュールは100Gb/s (PAM4) の電磁入力データの 4チャネルを,並列光学信号の 4チャネルに変換する., それぞれが100Gb/sの動作を可能にして,合計データ速度は400Gb/sである.逆に,受信側では,このモジュールは,各チャネルに100Gb/sの並行光学信号の4チャネルを,合計データレート400Gb/sで,100Gb/s (PAM4) の電気出力データの4チャネルに変換する..

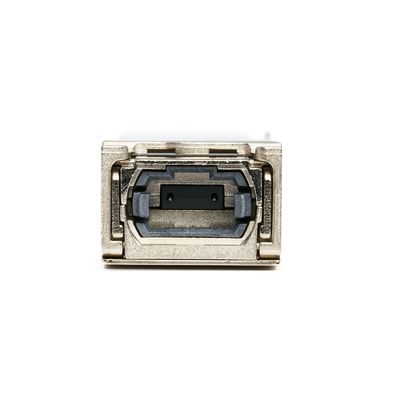

MTP/MPO-12コネクタを搭載した光ファイバーケーブルがモジュール容器に接続できる.容器内のガイドピンによって適切な配列が確保される.ケーブルは,通常,適切なチャネルからチャネルアライナメントのために曲がりません電気接続は,QSFP112-DD MSA に準拠するエッジタイプコネクタを通じて達成される.
この製品は,QSFP112-DDマルチソース協定 (MSA) タイプ2に従って形状要素,光学/電気接続,デジタル診断インターフェースで設計されています.温度を含む最も厳しい外部の操作条件に対応するように設計されています湿度や EMI 干渉
特徴:
- QSFP112 MSA に準拠する
- 中央波長850nmで4つの平行レーン
- IEEE 802.3db 仕様に対応する
- マルチモードファイバー (MMF) OM4で最大100mの送信
- 操作ケース温度: 0~70°C
- 4x106.25Gb/sの電気インターフェース (400GAUI-4)
- 1チャンネルあたり106.25Gbps (PAM4) のデータレート.
- 最大電力消費量 9W
- MPO APC コネクタ
- RoHS に準拠する
技術パラメータ:
| パラメータ | シンボル | ミニ | 典型的な | マックス | 単位 | 違う |
| 操作ケースの温度 | トップ | 0 | 70 | degC | ||
| OM3とのリンク距離 | D | 0.5 | 100 | m | ||
| 電力消費量 | 9 | W | ||||
| 中央波長 | λC | 840 | 850 | 868 | nm | |
| 平均打ち上げ力 レーン |
パブリック・アベージュ・ガード | - 5 | 4 | dBm | ||
| 外部光学調節 幅 (OMAouter) 各 レーン |
POMA | -3 | 3.5 | dBm | ||
| 平均受信電源,各 レーン |
-6本8 | 4 | dBm | |||
| 受容器の感受性 (OMAouter) 各レーン |
SEN | マックス ((−5,SECQ − 6.4) dBm | dBm |
応用:
• データ センター の 相互 接続
400G イーサネット
• インフィニバンド 相互接続
• 企業ネットワーク
