詳細情報 |
|||
| 波長（nm）: | 1310nm | DDM/DOMサポート: | はい |
|---|---|---|---|
| 保証: | 3年 | 適用する: | 400G イーサネット,データセンターインターコネクト |
| 形状因数: | QSFP112-DD | ラベル: | パーソナライズできる |
| テクノロジー: | パラレル光学 | 温度範囲: | 0°Cから70°C |
| ハイライト: | MPOの光学トランシーバー モジュール,QSFP112-DD オプティカルトランシーバーモジュール |
||
製品の説明

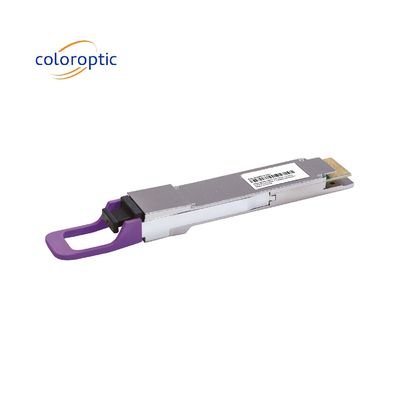

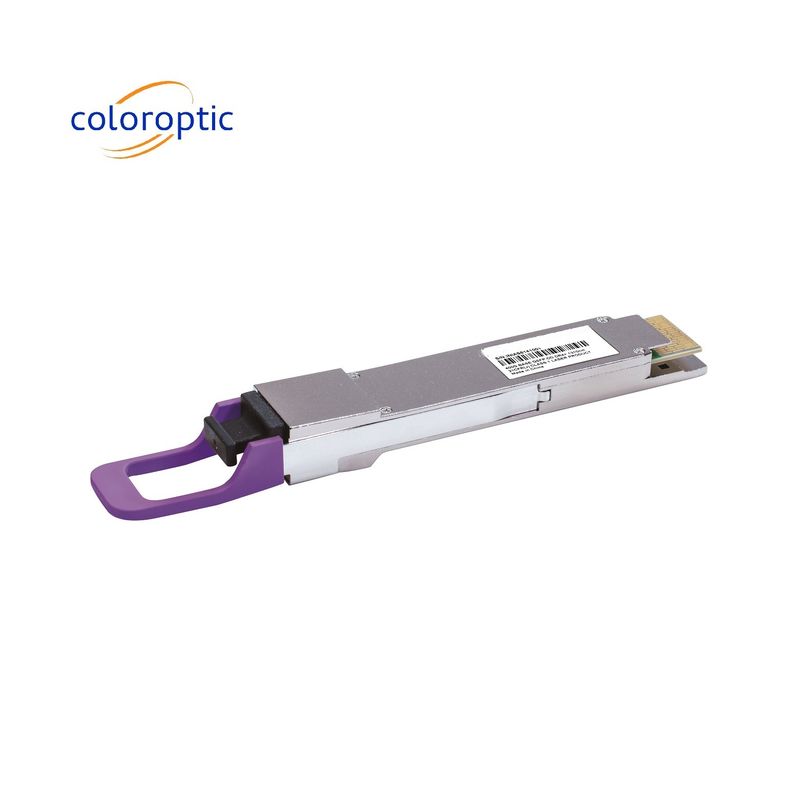

Arista QDD-400G-DR4 400GBASE-DR4 QSFP112-DD 1310nm 500m DOM MPO SMF オプティカルトランシーバーモジュール
製品説明:
この製品は,400Gb/s Quad Small Form Factor Pluggable double density (QSFP112-DD) オプティカルモジュールで,500m オプティカル通信アプリケーション用に設計されています.このモジュールは100Gb/s (PAM4) の電磁入力データの 4チャネルを,並列光学信号の 4チャネルに変換する., それぞれが100Gb/sの動作を可能にして,合計データ速度は400Gb/sである.逆に,受信側では,このモジュールは,各チャネルに100Gb/sの並行光学信号の4チャネルを,合計データレート400Gb/sで,100Gb/s (PAM4) の電気出力データの4チャネルに変換する..

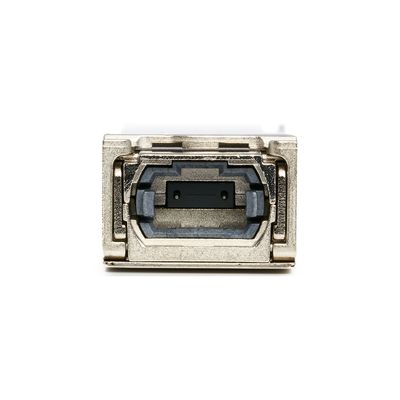

MTP/MPO-12コネクタを搭載した光ファイバーケーブルがQSFP112-DD DR4モジュールの容器に接続できる.容器内のガイドピンによって適切な配列が確保される.ケーブルは,通常,適切なチャネルからチャネルアライナメントのために曲がりません電気接続は,QSFP112-DD MSA に準拠するエッジタイプコネクタを通じて達成される.
この製品は,形状要素,光学/電気接続,QSFP112-DDマルチソース協定 (MSA) タイプ2に従ってデジタル診断インターフェースで設計されている.温度を含む最も厳しい外部の操作条件に対応するように設計されています湿度やEMIの干渉です .
特徴:
- QSFP112 MSA に準拠する
- 平行4つの光学レーン
- IEEE 802.3bs 400GBASE-DR4
- 仕様に準拠する
- シングルで最大500mの送信
- FEC を搭載したモードファイバー (SMF)
- 操作ケース温度: 0~70°C
- 4x106.25Gb/sの電気インターフェース ((400GAUI-4)
- チャンネルあたりデータレート 106.25Gbps (PAM4)
- 最大電力消費 10W
- MPO-12コネクタ
- RoHS に準拠する
技術パラメータ:
| パラメータ | シンボル | ミニ | 典型的な | マックス | 単位 | 違う |
| 操作ケースの温度 | トップ | 0 | 70 | degC | ||
| OM3とのリンク距離 | D | 2 | 500 | m | ||
| 電力消費量 | 10 | W | ||||
| 中央波長 | λC | 1304.5 | 1310 | 1317.5 | nm | |
| 平均打ち上げ力 レーン |
パブリック・アベージュ・ガード | - 2つ9 | 4 | dBm | ||
| 外部光学調節 幅 (OMAouter) 各 レーン |
POMA | -0だった8 | 4.2 | dBm | ||
| 平均受信電源,各 レーン |
- 5つ9 | 4 | dBm | |||
| 受容器の感受性 (OMAouter) 各レーン |
SEN | マックス・3.9SECQ-5.3) | dBm |
応用:
カラーオプティック CO-QD4H13D4C QSFP112-DD モジュールは,400Gイーサネットネットワーク用に設計された高性能かつ信頼性の高いソリューションです.
- データ センター インターコネクト
- 400Gイーサネット
- インフィニバンド接続
- 企業ネットワーク
サポートとサービス
顧客が製品を最大限に活用できるように 技術的なサポートとサービスを提供します技術サポートのチームは,24/7技術支援を提供し,インストールに関する質問に答えるために利用可能ですソフトウェアとファームウェアの更新も提供します.
より深い支援を必要とするお客様には 専門的なサービスを提供しています現在の設定を評価し,最適なパフォーマンスのためにシステムを最適化するのに役立ちます製品がお客様のニーズに合わせられるように 開発と統合サービスを提供します
また,製品トレーニングも提供します. 迅速に稼働できるようにします. インストールのコース,設定,保守,統合やカスタマイゼーションなど.
