詳細情報 |
|||
| データレート: | 400G | 波長: | 1310 |
|---|---|---|---|
| 距離: | 10キロ | コネクタ: | 二重LC |
| 形状因数: | QSFP-DD | 温度: | 0~70°C |
| DDM: | はい | 保証: | 3年 |
| ラベル: | パーソナライズできる | スタンダード: | 100G ラムダ MSA 100G-LR |
| 適用する: | データ センタの結合 | テクノロジー: | パラレル光学 |
| ハイライト: | QSFP DD モジュール LR4,データセンター QSFP DD モジュール,10km QSFP DD 400G |
||
製品の説明

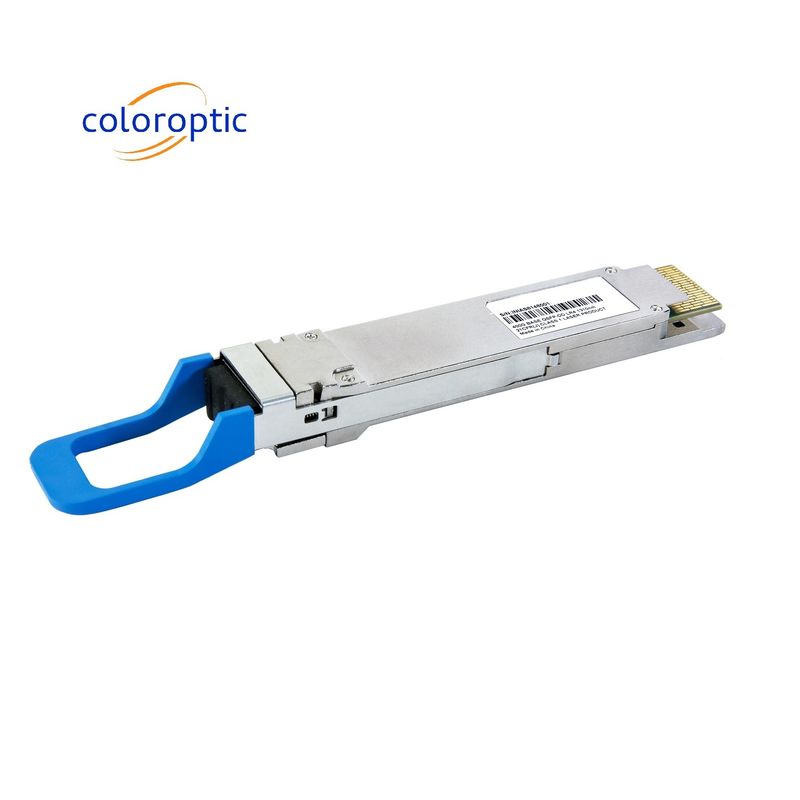

QSFP-DD 400G LR4 データセンター相互接続のための10km SMF オプティカルモジュール
この製品は,40Gb/s Quad Small Form Factor Pluggable Double-Density (QSFP-DD) オプティカルモジュールで,10km オプティカル通信アプリケーション用に設計されています.このモジュールは 50Gb/s (PAM4) の電源入力データの 8 つのチャネルを,並列光学信号の 4 つのチャネルに変換する., それぞれが100Gb/sの動作を可能にして,合計データ速度は400Gb/sである.逆に,受信側では,このモジュールは,各チャネルに100Gb/sの並行光学信号の4チャネルを,合計データレート400Gb/sで,50Gb/s (PAM4) の電気出力データの8チャネルに変換する..
主要 な 特徴
- QSFP-DD MSA に準拠する
- 4 CWDM レーン MUX/DEMUX 設計
- 100G ラムダ MSA 400G-FR4 仕様に対応
- FEC を搭載したシングルモードファイバー (SMF) で最大10kmの送信
- 操作室温: 0~70°C
- 8x53.125Gb/sの電気インターフェース ((400GAUI-8)
- データレート 106.25Gbps (PAM4) パーチャネル
- 最大電力消費 12W

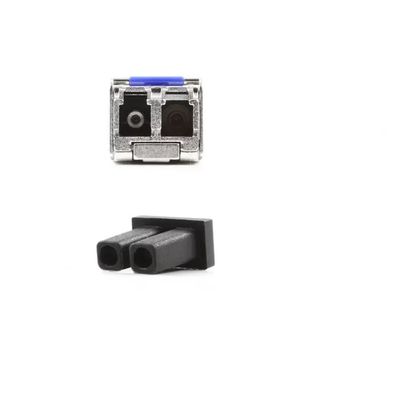

- デュプレックスLCコネクタ
- RoHS に準拠する
適用する
- データ センター インターコネクト
- 400Gイーサネット
- インフィニバンド接続
- 企業ネットワーク
製品詳細
| パラメータ | シンボル | ミニ | 典型的な | マックス | 単位 | 違う |
| 操作ケースの温度 | トップ | 0 | 70 | degC | ||
| リンク距離 | D | 0.02 | 10 | km | ||
| 電力消費量 | 12 | W | ||||
| 中央波長 | L0 | 1264.5 | 1271 | 1277.5 | nm | |
| L1 | 1284.5 | 1291 | 1297.7 | nm | ||
| L2 | 1304.5 | 1311 | 1317.5 | nm | ||
| L3 | 1324.5 | 1331 | 1337.5 | nm | ||
| 平均打ち上げ力 各レーン | パブリック・アベージュ・ガード | - 3つ4 | 5.3 | dBm | ||
| OMA,各レーン | POMA | -0だった4 | 5.1 | dBm | ||
| 損傷 受容器の電源 | 5.5 | dBm | ||||
| 受容体 飽和 | オーバーロード | 4.5 | ||||
| 受信機の感度 (OMA) | SEN | -6本1 | dBm | BER=2E-4, 26.5625Gbps, PRBS31,最大 (-6.1,SECQ -7.5) |
