詳細情報 |
|||
| データレート: | 400g | 形状因子: | QSFP-DD |
|---|---|---|---|
| 製品名: | 400G QSFP112 FR4 | モジュレーション: | PAM4 |
| 送信機のタイプ: | VCSEL | 波長: | 1310nm |
| 適用する: | イーサネットネットワーク | コネクタタイプ: | MPO-12 |
| ハイライト: | イーサネットアプリケーション 400G QSFP112 FR4,400G QSFP112 FR4 双重CDR |
||
製品の説明
製品説明:

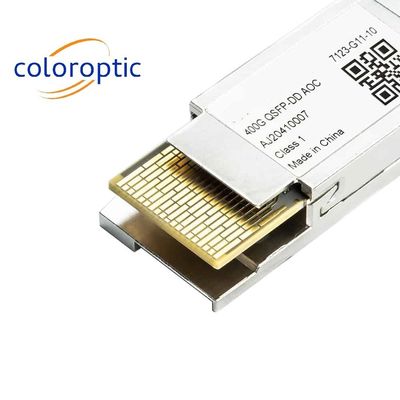

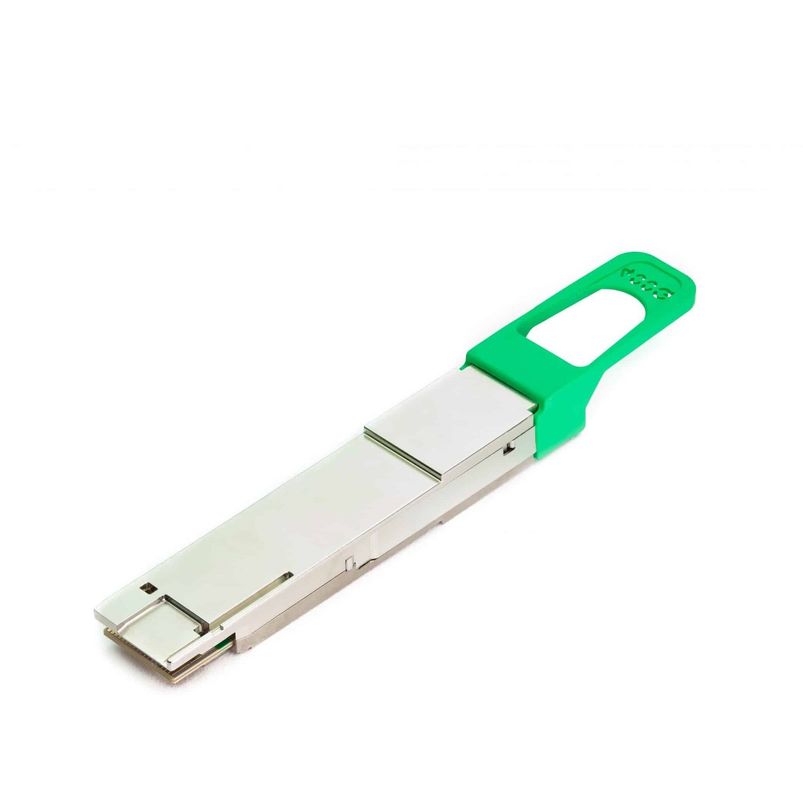

CO-QDD13F4Cは,400Gbpsイーサネットアプリケーション用のQSFP-DDフォームファクタートランシーバーである.スイッチ,ルーター,ストレージ機器などとのデータセンター相互接続に使用することを意図している.シングルモード (SM) リボンファイバーケーブルで 2kmまでの光学距離で.
電気インターフェースは8つの53.125G信号 (400GAUI-8) を構成し,Ethernet信号を輸送するために8つのPAM4調節チャネル/レーンに変換される.トランシーバーは,4x100GAUI-2モードで設定することも可能で,400Gから4x100Gのブレークアウト構成が可能デジタル診断機能は,QSFP-DD MSA によって指定されたI2Cインターフェースを通じて利用できます.トランシーバーへの光学インターフェースはMPO12コネクタです.
信頼性の高いシステム動作を確保するために,ホストがフォワードエラー修正 (FEC) を実装する必要があります. FEC型は,IEEE802.3bj,すなわち Reed Solomon RS ((544,514) で定義されているものとします.光学パラメータは2のビットエラー比 (BER) を提供します..4 × 10-4
トランシーバーはCMIS4の共通管理インターフェース仕様に適合する2つのバージョンで提供されています.0.
仕様
- MPO-12 APCコネクタ付きQSFP-DD
- 4x PAM4 モジュレーションされたCWDMレーン,1271nm,1291nm,131nmおよび1311nm
- 400GBase-FR4 MSA に準拠する
- CMIS4.0管理インターフェイスに対応
- 2kmまでの距離,4dBの電力予算
- 電力消費量は10W未満
- 温度操作条件 (0°C~+70°C)
技術パラメータ:
| 形式要素 | QSFP112 |
|---|---|
| コネクタ / ポーランド語 | LC・デュプレックスPC |
| インターフェイス | シングルモード |
| タイプ | FR4 |
| 距離 | 2km |
| 温度範囲 | 0°Cから70°C |
| レーン数 | 4x (Tx/Rx) |
| 帯域幅 | 425 Gbit/s |
| 帯域幅 (BANDWITH) について | 106.25 Gbit/s |
| デジタル診断管理 (DDM) | はい,内部校正 |
|---|---|
| 電力消費量 | 10W |
| CDR | TXとRX |
| SGMII | 違う |
| INBUILT FEC | そうだ |
| 電力予算 (DB) | 4 dB |
| レーンごとに MIN/MAX 送信 | -3.2 dBm / 4.4 dBm |
| 受信機 1 レーンあたり MIN/MAX | -7.2 dBm / 4.4 dBm (過負荷) |
| 波長 TX (典型的な) | 1271 nm, 1291 nm, 1311 nm, 1331 nm |
| 波長 RX (典型的な) | 1271 nm, 1291 nm, 1311 nm, 1331 nm |
|---|---|
| レーザー | EML |
| 受信機タイプ | PIN番号 |
| モジュレーション | PAM4 |
| 伝送と分散の罰 | 3.4 dB |
| 滅亡率 | 3.5 dB |
| サポートされているプロトコル | 400Gイーサネット |
応用:
梱包と輸送:
SFP光学モジュールは 慎重に梱包され 運送され 顧客への安全な配送を保証します
SFP オプティカル モジュールは,輸送中の潜在的な損傷から保護するために,頑丈な,反静的箱に梱包されています.簡単に識別するための仕様.
ボックスの内側では,SFP光学モジュールは,輸送中に動きや衝撃を防ぐために,バブルラップまたは泡パッディングの層でさらに保護されています.
SFP オプティカルモジュールの間に合う配送を保証します. SFP オプティカルモジュールの配送は,
SFP オプティカル モジュールは,目的地と緊急性に応じて,空中,海,または陸路で送ることができます.信頼性と効率的な配送を確保するために,私たちは評判の良い運輸会社と協力しています.
国際出荷では 遅延や問題を回避するために 税関規則を遵守することに 特別な注意を払います
SFP光学モジュールが出荷されたら 顧客に追跡番号を 提供し 配送の進捗状況を監視します
顧客にSFP光学モジュールの 面倒のない安全な輸送体験を 提供することです
