詳細情報 |
|||
| 繊維の種類: | シングルモード | 形状因子: | QSFP28 |
|---|---|---|---|
| 送信機のタイプ: | EML | 保証: | 生涯 |

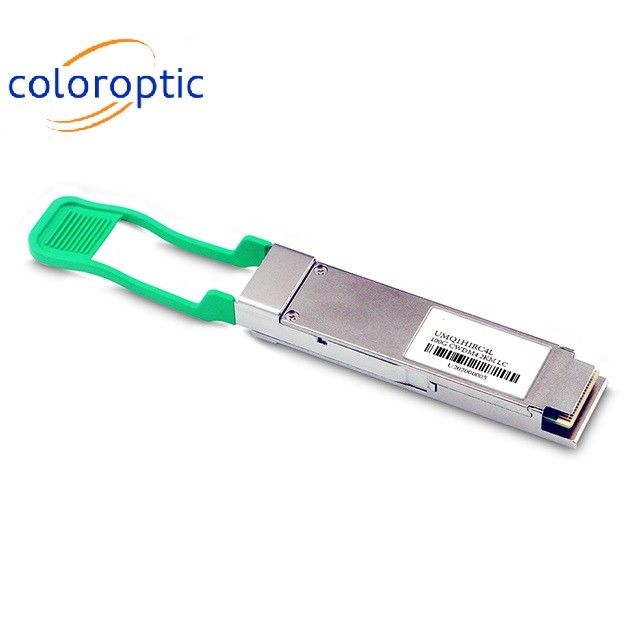

| コネクタタイプ: | 二重LC | 製品名: | 100G QSFP28 ZR4 |
| 波長: | 1550nm | DDM: | そうだ |
| ハイライト: | 100G QSFP28 ZR4 SFP オプティカルモジュール,QSFP28 SFPトランシーバー 80 Km,100GBASE-ZR4 QSFP28 SFPトランシーバー |
||
製品の説明
製品説明:
100G QSFP28 ZR4 オプティカルトランシーバーは,送信と受信経路を1つのモジュールに統合します.送信側では,シリアルデータストリームの4つのレーンが4つのレーザードライバに再設定され電気吸収調節レーザー (EML) の4つを制御する. 中央波長が1295,1300,1305,1309nmである.光信号は,業界標準のLCコネクタを通してシングルモードファイバーに複製されます.受信側では,光学データストリームの4つのレーンが半導体光学増幅器 (SOA) に渡され,統合された光学増幅器によって光学的にデマルチプレックスされます.各データストームはPIN光検出器とトランスインペダンス増幅器によって復元されますこのモジュールは,ホットプラグ可能な電気インターフェース,低消費電力,および2ワイヤのシリアルインターフェースを備えています.
特徴:
- デュプレックスLCレセプタクル オプティカルインターフェース
- シングル+3.3V電源
- ホットプラグ可能なQSFP28 MSA形状因子
- 4x25GE電気シリアルインターフェイス
- 4x28G (CEI-28G-VSR) に適合する
- デジタル診断機能内蔵
- 送信機:冷却された4x25Gb/sLAN WDM EML TOSA (1295.56"300ドルだ051304 について58, 1309.14nm)
- 受信機: 4x25Gb/s SOA+PIN ROSA
- 操作室の温度範囲: 0°Cから70°C
- FECでG.652SMFで最大80kmまで
- 電力消耗 < 5.5 W
技術パラメータ:
| 形式要素 | QSFP28 |
|---|---|
| コネクタ / ポーランド語 | LC・デュプレックスPC |
| インターフェイス | シングルモード |
| タイプ | ZR4 |
| 距離 | 80km |
| 温度範囲 | 0°Cから70°C |
| レーン数 | 4x (Tx/Rx) |
| 帯域幅 | 103.12 Gbit/s |
| 帯域幅 (BANDWITH) について | 25.78 Gbit/s |
|---|---|
| デジタル診断管理 (DDM) | はい,内部校正 |
| 電力消費量 | 5.5W |
| CDR | TXとRX |
| SGMII | 違う |
| INBUILT FEC | 違う |
| 電力予算 (DB) | 28.9 dB |
| レーンごとに MIN/MAX 送信 | 2 dBm / 6.5 dBm |
| 受信機 1 レーンあたり MIN/MAX | -26.9 dBm / 2 dBm (過負荷) |
|---|---|
| 波長 TX (典型的な) | 1295.6 nm 1300 nm 1304.6 nm 1309.1 nm |
| 波長 RX (典型的な) | 1295.6 nm 1300 nm 1304.6 nm 1309.1 nm |
| レーザー | EML |
| 受信機タイプ | SOA + PIN |
| モジュレーション | NRZ |
| 滅亡率 | 8 dB |
| サポートされているプロトコル | 100Gイーサネット |
応用:
カラー光学SFP光学モジュール
100GBASE-ZR4Ethernetリンク
インフィニバンド QDR と DDR インターコネクト
100Gデータコム接続
梱包と輸送:
SFP オプティカル モジュール
梱包 と 輸送
私たちのSFP光学モジュールは 顧客への安全な配送を保証するために 慎重に梱包されています
パッケージ
SFP オプティカル モジュールは,輸送中に損傷から保護するために,頑丈でコンパクトな箱に梱包されています.箱 は 高質 の 材料 で でき て いる の で,荒い 手柄 や 極端 な 天候 に 耐える よう に 設計 さ れ て い ます.
ボックスの内側には,SFP光学モジュールは,モジュールを損傷する可能性がある電磁放電を防ぐために,反静的袋に置かれています.
航海
当社は,お客様が快適かつ満足できるように,さまざまな配送オプションを提供しています.当社の標準配送方法は,DHL,FedEx,UPSなどの評判の良い宅配サービスです.
緊急配送が必要なお客様には,追加料金で迅速な配送オプションも提供しています.
SFP光学モジュールの出荷が完了すると 追跡番号を顧客に提供し パッケージを追跡し 納品予定日を把握します
SFP光学モジュールの梱包と出荷には 非常注意を払い 完璧な状態で目的地に届くようにしています
