詳細情報 |
|||
| 温度範囲: | 0~75°C | モジュレーション: | PAM4 |
|---|---|---|---|
| 形状因子: | QSFP-DD | 適用する: | イーサネットネットワーク |
| データレート: | 400g | 距離: | 2KM |
| DDM: | そうだ | 繊維の種類: | シングルモード |
| ハイライト: | インノライト 400G QSFP-DD FR4,400G QSFP-DD FR4 モジュール |
||
製品の説明
製品説明:

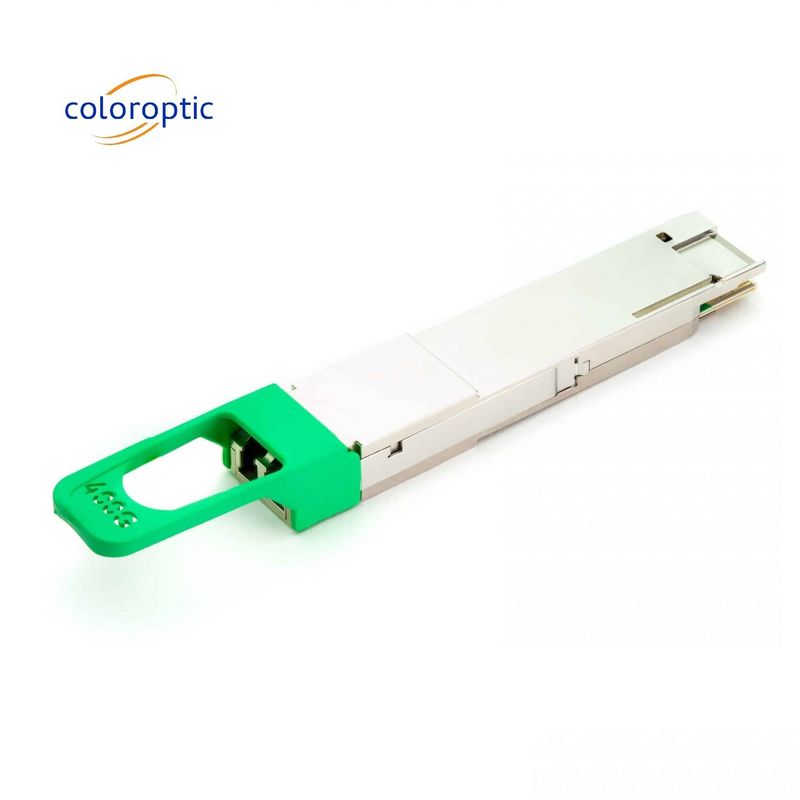

CO-QDD85F4Cは,400GbpsイーサネットアプリケーションのためのQSFP-DDフォームファクタートランシーバーである.スイッチ,ルーター,ストレージ機器などのデータセンター相互接続に使用することを意図している.シングルモード (SM) リボンファイバーケーブルで 2kmまでの光学距離で.
電気インターフェースは8つの53.125G信号 (400GAUI-8) を構成し,Ethernet信号を輸送するために8つのPAM4調節チャネル/レーンに変換される.トランシーバーは,4x100GAUI-2モードで設定することも可能で,400Gから4x100Gのブレークアウト構成が可能デジタル診断機能は,QSFP-DD MSA によって指定されたI2Cインターフェースを通じて利用できます.トランシーバーへの光学インターフェースはMPO12コネクタです.
信頼性の高いシステム動作を確保するために,ホストがフォワードエラー修正 (FEC) を実装する必要があります. FEC型は,IEEE802.3bj,すなわち Reed Solomon RS ((544,514) で定義されているものとします.光学パラメータは2のビットエラー比 (BER) を提供します..4 × 10-4
トランシーバーはCMIS4の共通管理インターフェース仕様に適合する2つのバージョンで提供されています.0.
ユニバーサルQSFP-DDトランシーバー
ColorOptic をコードボックスと組み合わせて,ほぼすべてのベンダーに設定する
400GBASE-FR4 イーサネットリンク
統合クロックデータ復元 (CDR)
PAM4 調節信号
サポートされているデータ速度は: 425 Gbit/s
シングルモードOS2で最大2km
LC・デュプレックスコネクタ
| 形式要素 | QSFP-DD |
|---|---|
| コネクタ / ポーランド語 | LC・デュプレックスPC |
| インターフェイス | シングルモード |
| タイプ | FR4 |
| 距離 | 2km |
| 温度範囲 | 0°Cから70°C |
| レーン数 | 4x (Tx/Rx) |
| 帯域幅 | 425 Gbit/s |
| 帯域幅 (BANDWITH) について | 106.25 Gbit/s |
| デジタル診断管理 (DDM) | はい,内部校正 |
|---|---|
| 電力消費量 | 12W |
| CDR | TXとRX |
| SGMII | 違う |
| INBUILT FEC | 違う |
| 電力予算 (DB) | 4 dB |
| レーンごとに MIN/MAX 送信 | -3.3 dBm / 3.5 dBm |
| 受信機 1 レーンあたり MIN/MAX | -7.3 dBm / 3.5 dBm (過負荷) |
| 波長 TX (典型的な) | 1271 nm, 1291 nm, 1311 nm, 1331 nm |
| 波長 RX (典型的な) | 1271 nm, 1291 nm, 1311 nm, 1331 nm |
|---|---|
| レーザー | EML |
| 受信機タイプ | PIN番号 |
| モジュレーション | PAM4 |
| 伝送と分散の罰 | 3.4 dB |
| 滅亡率 | 3.5 dB |
| サポートされているプロトコル | 400Gイーサネット |
