詳細情報 |
|||
| 保証: | 3年 | 波長: | ITU C バンド |
|---|---|---|---|
| 体重: | 1.5kg | コネクタ: | LC/UPC |
| サイズ: | 250mm × 438mm × 44mm | 貯蔵温度: | -40°Cから+85°C |
| チャネル・スペーシング: | 50Hz | ITU バンド: | ITU C バンド |
| ハイライト: | WDMモデル40チャンネル,AAWG WDMモデル,40チャネルシングルファイバーWDM |
||
製品の説明

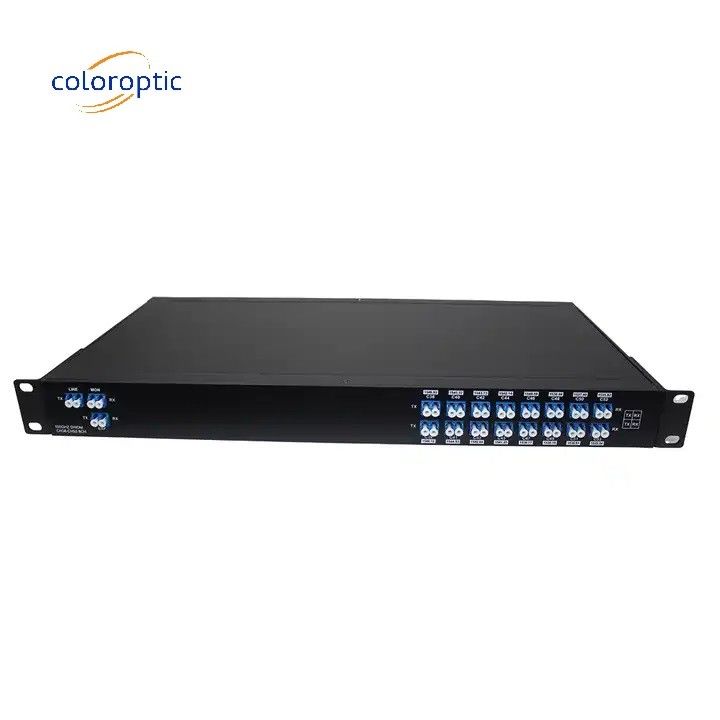

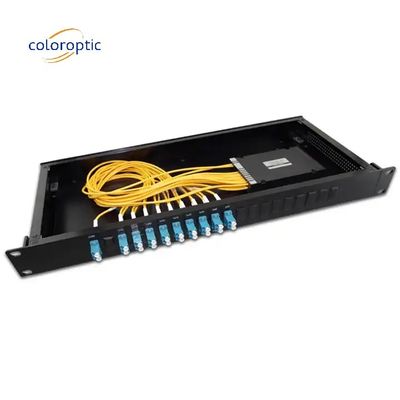

WDMモデル40チャネル DWDM AAWG シングルファイバー 低入力損失 WDMシステム LCコネクタ
製品説明:
カラー光学CO-DMUX40CHSAAWGモジュールで構成される単一ファイバーパッシブ光学マルチプレクサー/デマルチプレクサーです.
AAWG (Athermal Arrayed Waveguide Grating) モジュールは,シリカオンシリコン技術に基づいており,電源は必要ありません.
この仕様は,DWDMシステムにおけるCバンド AWG Flattop MUX/DEMUXに対応する.
信頼性があり 柔軟性があり 効率的な 高帯域幅の輸送ソリューションを 事業者,放送,テレビ,IDC,金融,政府,クラウド,ビッグデータなどに提供します
特徴:
- 低挿入損失
- 高度 な 孤立
- コンパクト デザイン
- チャンネル間均一性
- 広範囲の動作波長:ITU Cバンド
- 広範囲での動作温度: -20~75°C
応用:
- DWDMシステム
- PONネットワーク
- CATV接続
- 光ファイバー増幅器
- 波長ルーティング
カスタマイズ:
カラー光学からカスタマイズされたWDMモデル
|
パラメータ |
仕様 |
ユニット |
||
| ミニ | タイプ | マックス | ||
| チャンネル | 40 | |||
|
挿入損失 |
5.0 |
5.5 |
dB | |
| dB | ||||
| チャンネル間隔 | 100 | ゲルハーツ | ||
| チャンネル帯域幅 | λC±011 | nm | ||
| 隣接する運河の隔離 | 25 | dB | ||
| 隣接しないチャネル隔離 | 30 | dB | ||
| 返済損失 | 40 | dB | ||
| ITU 周波数 | 192 | 195.9 | THz | |
| 中央周波数精度 | 50 | 50 | pm | |
| 挿入損失の均一性 | 1 | dB | ||
| リップル | 0.5 | dB | ||
| 1dB 帯域幅 | 0.4 | nm | |||
| 3dB帯域幅 | 0.6 | nm | |||
| 極化による損失 | 0.5 | dB | |||
| 偏振モード分散 | 0.5 | ps | |||
| 色素分散 | ¥ 20 | 20 | ps/nm | ||
梱包と輸送:
WDMモデルは,輸送中に製品を安全に保つように設計された高品質の波紋紙箱に梱包され,出荷されます. 箱には製品名,サイズ,表面の量箱内では,各ユニットは衝撃や衝撃から保護するために個別にバブルラップに包まれています.箱には,組み立てまたは使用に必要な指示や書類も含まれています.
