詳細情報 |
|||
| 保証: | 3年 | 波長: | ITU C バンド |
|---|---|---|---|
| 体重: | 1.7KG | コネクタ: | LC/UPC |
| サイズ: | 90mm × 70mm × 25mm について | 貯蔵温度: | -40°Cから+85°C |
| チャネル・スペーシング: | 50Hz | ITU バンド: | ITU C バンド |
| ハイライト: | 96チャネル WDMモデル,50GHz WDMモデル |
||
製品の説明

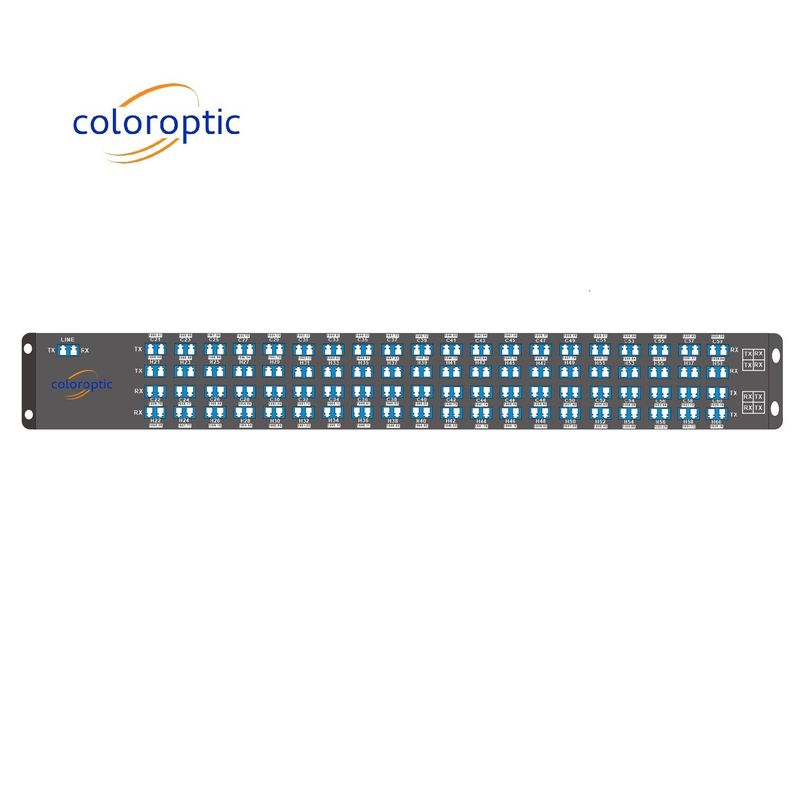

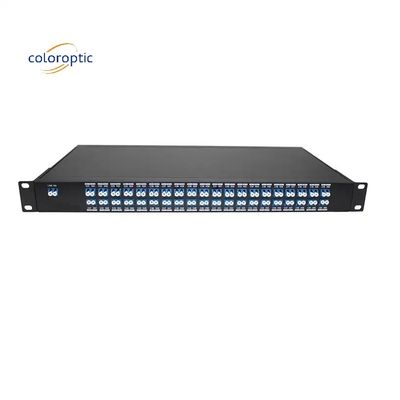

WDMモデル 双重単モードファイバー 50GHz DWDM AAWG 96チャネル WDMシステム LCコネクタ
製品説明:
産業情報化が急速に発展し,長距離および大容量帯域幅の需要は急速に増加し,アクセス層のトラフィックが急速に増加しました.メトロエリア層とバックボーンネットワーク帯域幅のレンタや光ファイバーの直接接続に依存していることは,すでに業界の顧客のニーズを満たすことはできません.
したがって,既存のサービス要件に基づいて,将来のネットワーク開発に直面して,カラーオプティックはDWDMシリーズ光学伝送システムを開始しました.波長がC帯で密集している長距離伝達に使用されます100GHzグリッドで最大48波長 (0.8nm) と50GHzグリッドで最大96波長 (0.4nm) をサポートする.SDH/SONET と 8/4/2/1G ファイバーチャネルを同じファイバーリンクで.
信頼性があり 柔軟性があり 効率的な 高帯域幅の輸送ソリューションを 事業者,放送,テレビ,IDC,金融,政府,クラウド,ビッグデータなどに提供します
特徴:
- 低挿入損失
- 高度 な 孤立
- コンパクト デザイン
- チャンネル間均一性
- 広範囲の動作波長:ITU Cバンド
- 広範囲での動作温度: -20~75°C
応用:
- DWDMシステム
- PONネットワーク
- CATV接続
- 光ファイバー増幅器
- 波長ルーティング
カスタマイズ:
カラー光学からカスタマイズされたWDMモデル
| パラメータ | ユニット | 仕様 | ||||||
| ITU バンド | ゲルハーツ | ITU,Cバンド | ||||||
| チャンネル間隔 | ゲルハーツ | 50 | ||||||
| チャンネル数 | 80CH/96CH | 80CH/96CH+1310 | 80CH/96CH+モニター | 80CH/96CH+1310+モニター | ||||
| 波長精度 | マックス | nm | 0.05 | |||||
| 挿入損失 | 波 | マックス | dB | 6.5 | 6.8 | 6.8 | 7.0 | |
| 1310NM | マックス | dB | 0.8 | 1.0 | ||||
| モニター | マックス | dB | 26.5 | 26.5 | ||||
| -1dB パスバンド | ミニ | nm | 0.18 | |||||
| -3dB パスバンド | ミニ | nm | 0.28 | |||||
| 孤立 | 隣接する運河 | ミニ | dB | 25 | ||||
| 隣接しない運河 | ミニ | dB | 30 | |||||
| 総交差音声 | ミニ | dB | 25 | |||||
| パスバンドのリップル | マックス | dB | 0.75 | |||||
| 極化による損失 | マックス | dB | 0.5 | |||||
| 統一性 | マックス | dB | 1.5 | |||||
| 規制について | ミニ | dB | 50 | |||||
| 返済損失 | ミニ | dB | 40 | |||||
| 偏振モード分散 | マックス | ps | 0.5 | |||||
| パワーハンドリング | マックス | mW | 300 | |||||
| 繊維の種類 | コーニング SMF-28 / SMF-28e またはカスタマイズ | |||||||
| 動作温度 | °C | 5~70 | ||||||
| 貯蔵温度 | °C | -40~85 | ||||||
| 19 ストック1U | 体重 | 1.7kg | ||||||
| サイズ | mm | 440*230*44MM | ||||||
| 19 ストック2U | 体重 | 2.5kg | ||||||
| サイズ | mm | 440*230*88MM | ||||||
梱包と輸送:
WDMモデルは,輸送中に製品を安全に保つように設計された高品質の波紋紙箱に梱包され,出荷されます. 箱には製品名,サイズ,表面の量箱内では,各ユニットは衝撃や衝撃から保護するために個別にバブルラップに包まれています.箱には,組み立てまたは使用に必要な指示や書類も含まれています.
