詳細情報 |
|||
| データレート: | 100G | 波長: | CWDM4 |
|---|---|---|---|
| 距離: | 2KM | コネクタ: | 二重LC |
| 形状因数: | QSFP28 | 温度: | 0~70°C |
| DDM: | はい | 議定書: | MSA |
| 保証: | 3年 | ラベル: | パーソナライズできる |
| 権力 の 消耗: | <3> | 適用する: | 100GBASE イーサネットリンク |
| ハイライト: | QSFP28 オプティカルトランシーバー 2km,インフィニバンド QDR QSFP28 オプティカルトランシーバー,QSFP28 CWDM4トランシーバー |
||
製品の説明

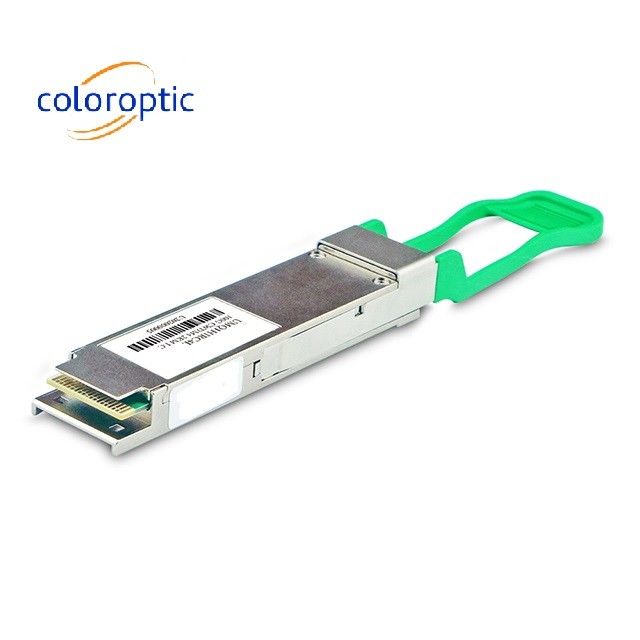

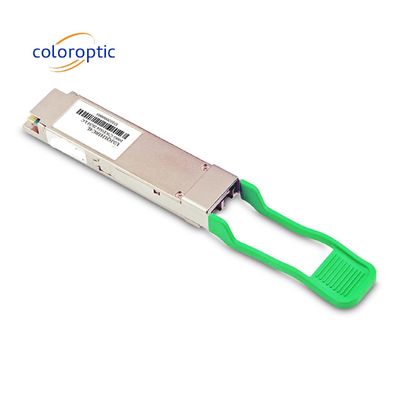

100Gb/s QSFP28 CWDM4 2km オプティカルトランシーバー インフィニバンド QDR と DDR 相互接続
100G QSFP28 CWDM4は,1310帯域および2kmまでのリンクで4X25 CWDMチャネルを使用して単モードファイバーシステム上で動作するように設計されています.このモジュールは,25Gb/sの電気データの4つの入力チャネルを4つのCWDM光信号に変換する.100Gb/s オプティカル伝送のための単一のチャンネルに複数接続します.逆に,受信側では,モジュールは100Gb/sのインプットを光学的に4つのCWDMチャンネル信号に複数接続します.4チャネル出力電気データに変換します.
4つのCWDMチャネルの中央波長は1271,1291,1311および1331nmである.光学インターフェースのためのデュプレックスLCコネクタと電気インターフェースのための38ピンコネクタを含む.このモジュールは単調ファイバー (SMF) を適用します.この製品は,4チャネル25Gb/sの電源入力データを4波長分散フィードバックレーザー (DFB) によってCWDM光信号 (光) に変換する.4つの波長が単一の100Gb/sデータに複製されます受信モジュールは100Gb/sの光信号入力を受け取り,それを4つのCWDM25Gb/sチャネルに分解する.各波長の光は,分離した光ダイオードによって収集されます., TIA で増幅された後,電気データとして出力されます.
この製品は,QSFP28マルチソース協定 (MSA) に準拠し,IEEE 802.3ba に準拠した形状要素,光学/電気接続,デジタル診断インターフェースで設計されている.
主要 な 特徴
- QSFP28 MSA に準拠する
- 4 CWDM レーン MUX/DEMUX 設計
- 103.1Gb/s の総ビットレートをサポートする
- 100G CWDM4 MSA テクニカルスペック Rev1.1
- FEC を搭載したシングルモードファイバー (SMF) で最大2kmの送信
- 操作室温: 0~70°C
- 4x25G電気インターフェース (OIF CEI-28G-VSR)
- 最大電力消費 3.5W

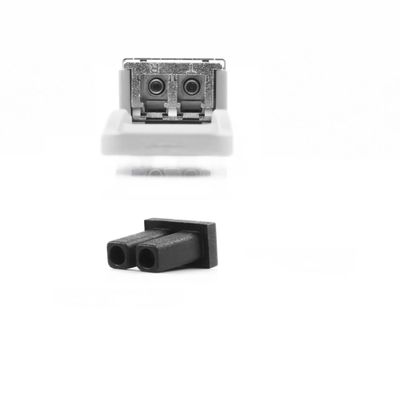

- LCデュプレックスコネクター
- RoHS に準拠する
適用する
- データ センター インターコネクト
- 100Gイーサネット
- インフィニバンド QDR と DDR インターコネクト
- 企業ネットワーク
製品詳細
ネットワークにシームレスに統合できるように データのトラフィックとアプリケーションをテストしますデジタル光学モニタリング (DOM) のサポートも実時操作パラメータへのアクセスを可能にする製品品質の裏側で 誇りを持って 限られた終身保証を提供しています
| パラメータ | シンボル | ミニ | 典型的な | マックス | 単位 | 違う |
| 操作ケースの温度 | トップ | 0 | 70 | degC | ||
| OM3とのリンク距離 | D | 0.002 | 2 | km | ||
| 電力消費量 | 3.5 | W | ||||
| 中央波長 | L0 | 1264.5 | 1271 | 1277.5 | nm | |
| L1 | 1284.5 | 1291 | 1297.5 | nm | ||
| L2 | 1304.5 | 1311 | 1317.5 | nm | ||
| L3 | 1324.5 | 1331 | 1337.5 | nm | ||
| 平均打ち上げ力 各レーン | パブリック・アベージュ・ガード | -6本5 | 2.5 | dBm | ||
| OMA,各レーン | POMA | -4 | 2.5 | dBm | ||
| 平均受信電源,各レーン | -11歳5 | 2.5 | dBm | |||
| 電源を受信します. 各レーン | 2.5 | dBm | ||||
| 受信機の感度 (OMA) | SEN | -10 | dBm |
概要の寸法:
