詳細情報 |
|||
要素タイプ: | QSFP28 | コネクタタイプ: | LC |
---|---|---|---|
波長: | 1310nm | 製品名: | QSFP28 オプティカルモジュール |
リシーバータイプ: | ピン | 電圧供給: | 3.3V |
適用する: | イーサネット/OTU4 | データレート: | 100G |
ハイライト: | QSFP28トランシーバーモジュール SMF,QSFP28トランシーバーモジュール 80km |
製品の説明

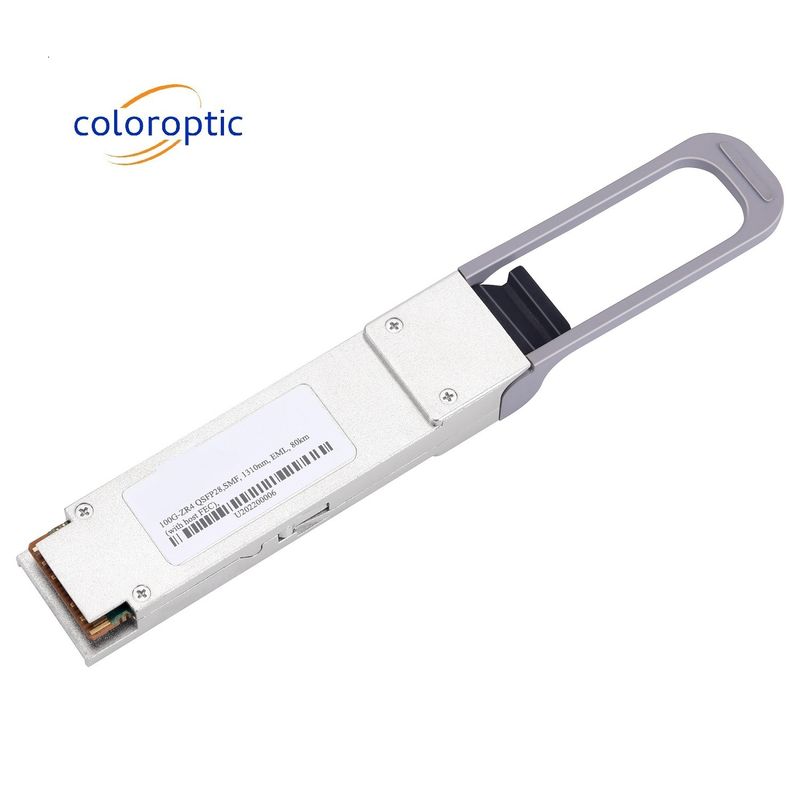

ノキア 3HE11239AA-80 互換性100GBASE-ZR4 QSFP28 80km DOM デュプレックス LC SMF オプティカルトランシーバー モード
製品説明:
SFP光学モジュール (SFP Optical Module) は,Ethernet/OTU4アプリケーションに使用されるコンパクトなホットプラグ可能なトランシーバーである.QSFP28フォームファクターとIEEE 802.3ba 40G/100Gイーサネット標準に適合している.低電力消費量で 3.3V/5V.両方向通信をサポートするためのLC/MPO双ファイバーコネクタを搭載し,VCSEL/FP/DFB/EML送信機タイプなどのアプリケーションに適しています.SFP 光学モジュールは,システム全体のコストと消費電力を削減するのに役立ちます.短距離高速インターコネクションに最適です
特徴:

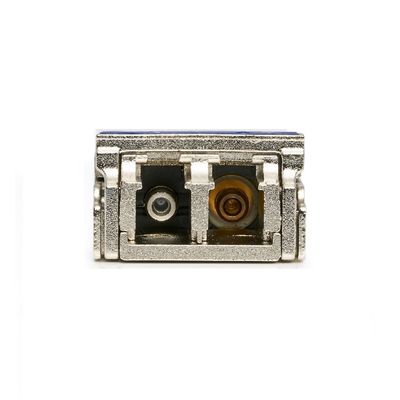

- デュプレックス LC容器の光学インターフェース
- シングル+3.3V電源
- ホットプラグ可能なQSFP28 MSA形状因子
- 4x25G 電動シリアルインターフェース
- 4x28G (CEI-28G-VSR) に適合する
- デジタル診断機能内蔵
- 送信機:冷却された4x25Gb/sLAN WDM EML TOSA (1295.56"300ドルだ051304 について58, 1309.14nm)
- 受信機: 4x25Gb/s SOA+PIN ROSA
- 操作室の温度範囲: 0°Cから70°C
- FECでG.652 SMFで最大80kmの範囲
- 電力消耗 < 5.5 W
技術パラメータ:
100G QSFP28 ZR4 オプティカルトランシーバーは,送信と受信経路を1つのモジュールに統合します.送信側では,シリアルデータストリームの4つのレーンが4つのレーザードライバに再設定され電気吸収調節レーザー (EML) の4つを制御する. 中央波長が1295,1300,1305,1309nmである.光信号は,業界標準のLCコネクタを通してシングルモードファイバーに複製されます.受信側では,光学データストリームの4つのレーンが半導体光学増幅器 (SOA) に渡され,統合された光学増幅器によって光学的にデマルチプレックスされます.各データストームはPIN光検出器とトランスインペダンス増幅器によって復元されますこのモジュールは,ホットプラグ可能な電気インターフェース,低消費電力,および2ワイヤのシリアルインターフェースを備えています.
形式要素: | QSFP28 |
TX波長: | 1295/1300/1304/1309nm |
範囲: | 80km |
ケーブルタイプ | SMF |
税率カテゴリー: | 100GBベース |
インターフェイスタイプ: | ZR4 |
DDM: はい | そうだ |
コンネクタタイプ: | 双 LC |
光学電源予算: | 30dB |
TX パワー Min/Max | 2〜6.0 dBm |
RX パワー Min/Max | -28 dBm |
応用:
100G BASE-ZR4 イーサネットリンク
インフィニバンド QDR と DDR インターコネクト
100G データコム接続
梱包と輸送:
SFP オプティカル モジュールは,静止性のある袋に包装され,紙箱に入れます.すべての部品は,梱包する前に,良好な状態であることを確認するために注意深くチェックする必要があります.配送箱は適切なテープで適切に封印する必要があります..
SFP オプティカル モジュールを損傷から保護するために,信頼性の高い運送会社で輸送され,目的地に到着するまで追跡する必要があります.パッケージには,アドレスが明確に記載されています.連絡先その他の関連情報.
FAQ:
- Q: カラーオプティックSFPオプティックモジュールはどこで製造されていますか?
- A: カラー光学SFP光学モジュールは中国製です
