詳細情報 |
|||
| データレート: | 100G | 波長: | 1310nm |
|---|---|---|---|
| 距離: | 40KM | コネクタ: | 二重LC |
| 形状因数: | QSFP28 | 温度: | 0~70°C |
| DDM: | はい | 議定書: | MSA |
| 保証: | 3年 | ラベル: | パーソナライズできる |
| テクノロジー: | シングルラムダ | 適用する: | 100GBASE イーサネットリンク |
| ハイライト: | 40kmのQSFP28光学トランシーバー,QSFP28 オプティカルトランシーバー シングルラムダ |
||
製品の説明

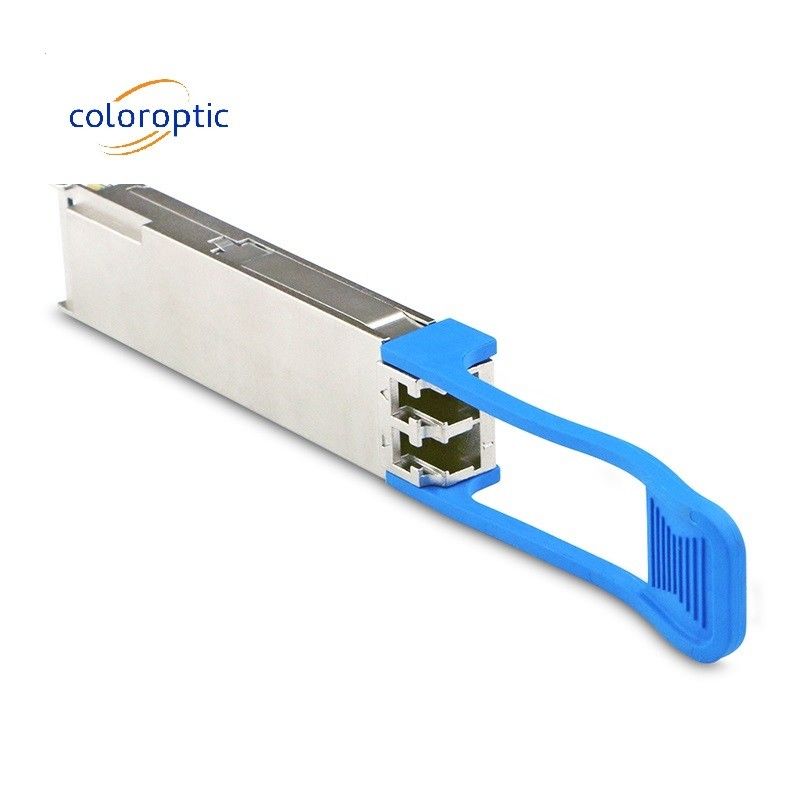

100Gb/S QSFP28 ER1 40KM シングルラムダ光接送器 100Gイーサネット
ほらs は,シングルモードファイバーペア上で100ギガビットイーサネットデータリンクのための高性能QSFP28トランシーバーモジュールである.最大範囲は40kmである.内部のDSPベースのギアボックスで,4つの電源入力チャネル (それぞれ25Gbbps NRZ) を1つの50GBd PAM4信号に変換する送信機はCWDMレーザーで 50GBdの光学出力信号を生成する.
受信機はPIN光電極で,50GBdのPAM4光入力信号を検出する.この50GBdのデータストリームはDSPによって4つの25Gbpsの電気出力信号に変換される.
このトランシーバーモジュールは,QSFP28 マルチソース協定 (MSA) に準拠しており,ホットプラグ可能である.
主要 な 特徴
- QSFP28 MSA に準拠する
- 100GBASE-ER1をサポートする.
- レーンビットレート 106.25 Gb/s PAM4で;
- SMFで最大40kmの送信
- 1310nmレーザーとAPD受信機
- 4×25.78Gb/s NRZ電気インターフェース (CAUI-4)
- I2Cインターフェイスと統合デジタル診断監視
- QSFP28 MSA パッケージとLCデュプレックスコネクタ
- 単一の+3.3V電源
- 最大電力消費量は4.5W.
- 操作室温: 0 °Cから +70 °C
- 802.3cd,SFF-8636&SFF-8679規格に適合する.
- EU指令 2015/863/EU に準拠する
適用する
- データ センター インターコネクト
- 100Gイーサネット
- 企業ネットワーク
製品詳細
ネットワークにシームレスに統合できるように データのトラフィックとアプリケーションをテストしますデジタル光学モニタリング (DOM) のサポートも実時操作パラメータへのアクセスを可能にする製品品質の裏側で 誇りを持って 限られた終身保証を提供しています
| パラメータ | シンボル | ミニ | 典型的な | マックス | 単位 | 違う |
| 操作ケースの温度 | トップ | 0 | 70 | degC | ||
| OM3とのリンク距離 | D | 0.002 | 2 | km | ||
| 電力消費量 | 4.5 | W | ||||
| 中央波長 | λC | 1304.5 | 1317.5 | nm | ||
| 平均打ち上げ力 | パブリック・アベージュ・ガード | -0 | 5.6 | dBm | ||
| 外部光学調節 幅 (OMAouter) |
POMA | 3 | 6.4 | dBm | ||
| 平均受信力 | -14歳7 | - 3つ5 | dBm | |||
| パワーを受け取る (OMA) | - 2つ6 | dBm | ||||
| 受信機の感度 (OMA) | SEN | -13.9+TECQ | dBm | 1.4 < TECQ < 3.9 dB |
概要の寸法:
