詳細情報 |
|||
| データレート: | 100G | 波長: | 4LWDM |
|---|---|---|---|
| 距離: | FECなしで40km | コネクタ: | 二重LC |
| 形状因数: | QSFP28 | 温度: | 0~70°C |
| DDM: | はい | 議定書: | MSA |
| 保証: | 3年 | ラベル: | パーソナライズできる |
| プロトコル:: | IEEE 802.3ba 100GBASE-ER4 LITE に準拠する | 適用する: | 100GBASE-ER4 イーサネットリンク |
| ハイライト: | SFP オプティカルモジュールの40kmリーチ,ER4 SFP オプティカルモジュール |
||
製品の説明

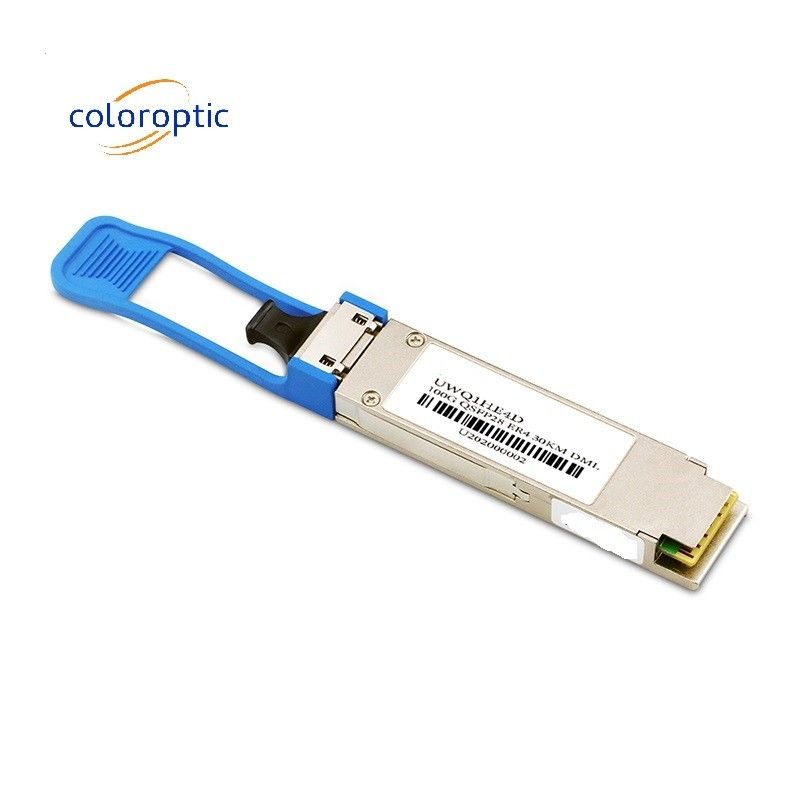

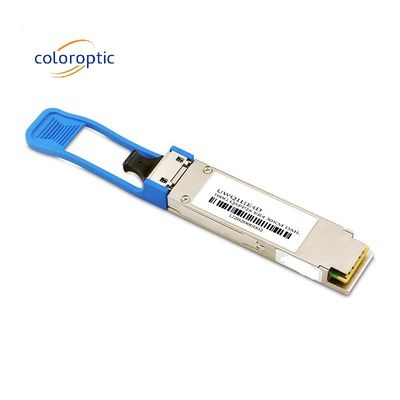

100G QSFP28 ER4 オプティカルトランシーバー モジュール
100G QSFP28 ER4 オプティカルトランシーバーは,受信機と送信機の経路を1つのモジュールに統合します.送信側では,シリアルデータストリームの4レーンが復元され,再設定されます.そして4つのレーザードライバーに渡されましたレーザードライバは,中心波長1296nm,1300nm,1305nmおよび1309nmの4EMLを制御する. 光信号は,業界標準のLCコネクタを通じて単調光ファイバーに複数接続される.受け取る側, 光学データストリームの4つのレーンは,統合された光学デマルチプレクサーによって光学的にデマルチプレクスされます.各データストリームは,SOA+PINとトランスインペダンスアンプによって復元され,再タイムされます.このモジュールは,ホットプラグ可能な電気インターフェースを備えています低電力消費と2ワイヤのシリアルインターフェース
この製品は,QSFP28マルチソース協定 (MSA) に準拠し,IEEE 802.3ba に準拠した形状要素,光学/電気接続,デジタル診断インターフェースで設計されています.
主要 な 特徴
-
ホットプラグ可能なQSFP28 MSA形状因子
-
IEEE802.3 ba-2010 に適合する
-
103.1Gb/s の総ビットレートをサポートする
-
G.652 SMF W/O FEC の最大40km の範囲
-
シングル+3.3V電源
-
操作ケースの温度: 0~70°C
-
送信機:冷却された4x25Gb/sLAN WDM EML TOSA (1295.56"300ドルだ051304 について58,
1309.14nm) -
受信機: 4x25Gb/s PIN+SOA ROSA
-
4x25G電気インターフェース (OIF CEI-28G-VSR)
-
最大電力消費量 5W
-

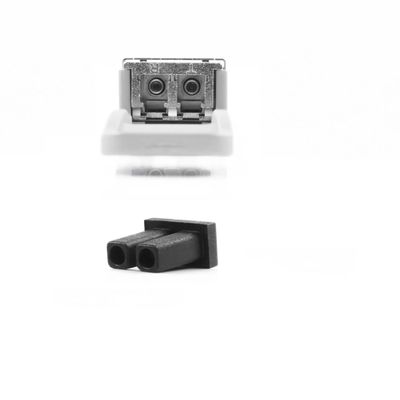

デュプレックス LC容器
適用する
■インフィニバンド QDR と DDR インターコネクト
■クライアント側100Gテレコム
製品詳細
| パラメータ | シンボル | ミニ | 典型的な | マックス | 単位 | 違う |
| 操作ケースの温度 | トップ | 0 | 70 | degC | ||
| G.652 と FEC とのリンク距離 | D | 40 | km | |||
| 電力消費量 | 5 | W | ||||
| 中央波長 | L0 | 1294.53 | 1295.56 | 1296.59 | nm | |
| L1 | 1299.02 | 1300.05 | 1301.09 | nm | ||
| L2 | 1303.54 | 1304.58 | 1305.63 | nm | ||
| L3 | 1308.09 | 1309.14 | 1310.19 | nm | ||
| 平均打ち上げ力 各レーン | パブリック・アベージュ・ガード | - 2つ9 | 2.9 | dBm | ||
| OMA,各レーン | POMA | 0.1 | 4.5 | dBm | ||
| 平均受信電源,各レーン | -20歳9 | - 3つ5 | dBm | |||
| 電源を受信します. 各レーン | - 3つ5 | |||||
| 受信機の感度 (OMA) 各レーン | SEN | -21歳5 | dBm | BER<1e-12 |
概要の寸法:
