詳細情報 |
|||
| データ率: | 400g | 波長: | 凝集性 |
|---|---|---|---|
| 距離: | 120のkm | コネクタ: | デュプレックス LC |
| 形状因数: | QSFP-DD | 温度: | 0~75°C |
| DDM: | そうだ | 議定書: | MSA |
| 保証: | 3 年 | ラベル: | カスタマイズできる |
| プロトコル:: | CMIS5 について0OIFコアレントCMIS11 | 調節フォーマット: | DP-16QAM CFEC |
製品の説明
400G QSFP-DD ZR DCO w/7nm マーベルDSP&フレックスグリッド,SCFEC&CMIS 5.0
この400G QSFP56-DD ZRトランシーバーモジュールは 120kmまでの送信距離を保持し,OIF 400G ZR規格に適合しています400G QSFP56-DD ZR+トランシーバーモジュールは,最大480kmの送信距離を保持し,Open ZR+規格に準拠しています.両モジュールは,シリコン光学 (SiPho) ベースの光学エンジンと400Gコアレンスの送信を可能にする最新のDSP世代を使用しています. QSFP-DDフォームファクターとCMIS5.1 サポートにより,イーサネットスイッチ機器を使用した送信アプリケーションに適しています.
主要 な 特徴
全C帯75GHzITU-T送信機
クライアントとライン OTN 処理に組み込まれています
低レイテンシー E-FEC 400Gbpsまでデータレート
DP-16QAM
QSFP-DD MSA と 400GE に準拠する
120kmまでのトランスミッション距離

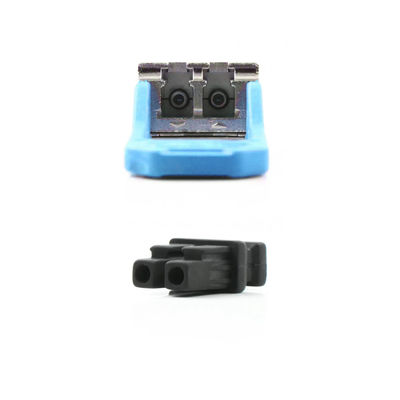

EDFA デュプレックス LC 容器と統合
ホットプラグ可能な電気インターフェース
商業用操作ケースの温度範囲: 0°Cから75°C
3.3V 電源電圧
適用する
このモジュールは,次の例外を除いて,QSFP-DD MSA ハードウェア仕様に適合している.
• モジュール選択機能をサポートする計画はありません
• I2C はホストとモジュールとの間の点対点であると仮定する
この製品は,OIF 400ZR [6]およびIEEE 802.3TM-2018 [12]で定義されたIPoDWDMコアレンスのトランシーバー/トランスポーダー (TRXR/TRPN) アプリケーションに理想的に適しています.DP04QSDD-E3xは,最大4 × 100GBASE-Rまたは2 × 200GBASE-Rポートを200-400Gに muxceiver/muxponder (MUXR/MUPN) として集約し,最大1000kmまでサポートすることができます.このモードは,このドキュメントで OpenZR+ と呼ばれる.
光学範囲はER (40km),ZR (80km) はC-FECとメトロの範囲 (450km以上) で,oFECが有効になっている場合.
製品詳細
| 400G QSFP-DD ZR DCO | |||||||
| 特徴: |
|
||||||
| 7nm マーベルDSP | |||||||
| Cバンド:191.3 ~ 196.1THz フレックスグリッド | |||||||
| サポートライン側: | |||||||
|
DP-16QAM CFEC |
|||||||
| サポート 柔軟なクライアント側: | |||||||
| 400GAUI-8 | |||||||
| CMIS5 に準拠する0 | 応用: | ||||||
| OIF Coherent CMIS1 に準拠している.1 | ■OTN | •IP 経 DWDM | |||||
| l 標準QSFP-DD 2型形式要素 | •短距離旅行 | ||||||
| 76pin QSFP-DD MSAコネクタ | |||||||
| ケース温度 0~75°C | |||||||
| 交換できる | |||||||
| 主なパラメータ: | |||||||
| パラメータ | シンボル | ミニ | 典型的な | マックス | 単位 | 注記 | |
| 操作ケースの温度 | トップ | 0 | 75 | degC | |||
| 信号の稼働入力光電源 | Psig | -12 | 0 | dBm | |||
| 送信機の出力範囲 | パウト | -10 | -6 | ||||
| 周波数範囲 | f | 191.3 | 196.1 | THz | |||
| 受容器の感受性 | SEN | -20歳 | dBm | ||||
| OSNR 感受性 | OSNR | 26 | dB/0.1nm | ||||
| 電力消費量 | 18 | W | |||||
|
品質保証 優れた品質は,カラーオプティックの生存と発展の基礎です. 私たちの運用チームは,光通信業界で長年の経験を持つ専門家です.製造者は業界で一流の製造者です.
品質認証 製造者の厳格な資格,品質管理プロセス,生産技術, 認証と安全基準の遵守を含む 私たちの製品の品質を制御します現在製品には,ISO 9001,ISO 14001,CE,RoHS,FCCなど,業界標準と標準的な品質認証があります. 100% 互換性がある配送前に光学モジュールやDAC/AOCケーブルをコードします私たちの製品があなたのシステムと 100% 互換性があることを確認するために. |
