長さ
| 最低値 | 0.20m |
|
詳細情報 |
|||
| 色: | 水 | MTP 性別: | 女性に女性 |
|---|---|---|---|
| 動作温度: | -20°C~70°C | 挿入損失: | ≤0.2dB |
| 返済損失: | ≥20dB | 中心の計算: | 12 |
| ケーブルの長さ: | 1m | ジャケット素材: | pvc |
製品の説明
マルチモードファイバーで SR4 40Gと100GとSR4.2 400Gをサポートする
コンプリート・コネクトのM400シリーズMTP® (MPO) には,マルチモードまたはシングルモードファイバー上のPSM4のSR4接続のための全範囲またはパッチコード,ブレイクアウト,変換ケーブルおよびトランクが含まれています.
QSFP+ QSFP28 QSFP-DD 直接接続

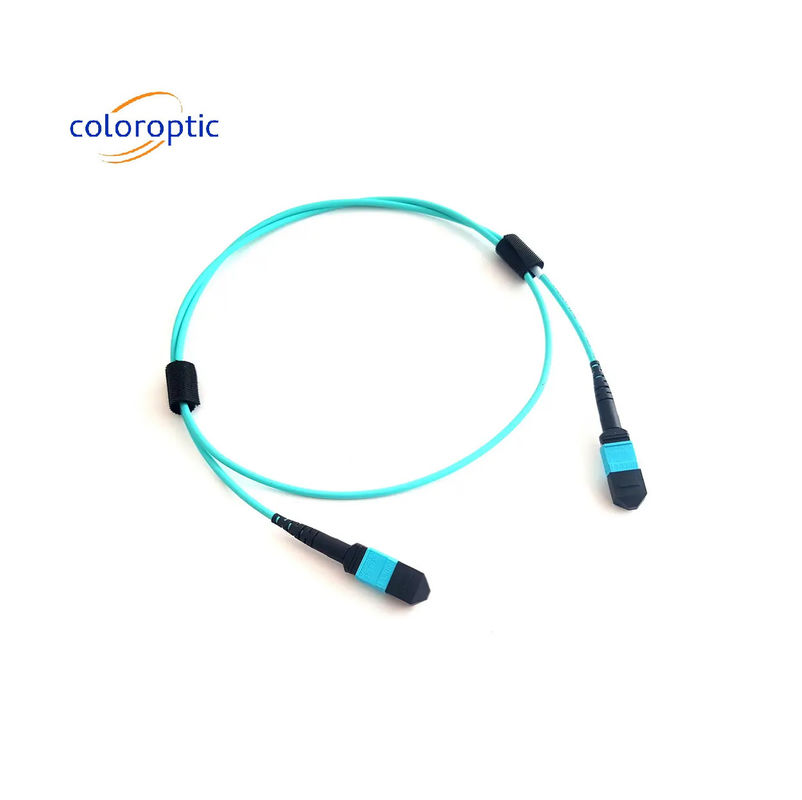

MTP® (MPO) 12ファイバーパッチケーブルは,主にQSFP型SR4またはSR4.2トランシーバー間の直接接続またはこれらのトランシーバーをMTP® (MPO) トランクスに接続するために使用されます.女性コネクタ付きのポラリティB MTP® (MPO) パッチケーブルは,QSFP型トランシーバー2台間のSR4送信のための直接接続を可能にします..
MTP® (MPO) トランクケーブルへの接続
また,MTP® (MPO) トランク/バックボーンに接続できるMTP® (MPO) プラッチケーブルも在庫しています.これらは通常,極度Bでも,異なる性別接続器 (男性から女性へ) を備えています.
パッチコードの極度と性別は,ネットワークのレイアウトと使用されている MTP® (MPO) アダプタの種類に依存します.
製品説明:
| 製品シリーズ | M400 |
| 極性 | B型 (A型も在庫) |
| ケーブル | 内部用12繊維マイクロコアケーブル |
| ケーブル直径 | 3mm |
| ガラスのコア | コーニング クリアカーブ® OM4 |
| MTP (MPO) エンド 1 | MTP Elite® 12ファイバー UPC |
| MTP (MPO) 終了 2 | MTP Elite® 12ファイバー UPC |
| 挿入損失 | 典型的な<0.12 dB. 97%のチャンネルは ≤0.25 dB |
| 返済損失 | ≥ 25 dB |
| 製品保証 | 25年 |
.
特徴:
-
グラスコア コーニング® クリアカーブ® OM4 基準 IEC 60793-2-10型A1.a3
ITU G6511OMB @ 850 nm IEC 60793-1-41 に準拠する 3500 MHz⋅km OMB @ 1300 nm IEC 60793-1-41 に準拠する 500 MHz⋅km 距離: 850 nm ≤ 2.3 dB/km 距離1300nm ≤0.6 dB/km EMB IEC 60793-1-49 に準拠する 4700 MHz⋅km
技術パラメータ:
| 資産 | 価値 |
|---|---|
| ファイバーモード | OM3 |
| 核数 | 12 |
| 色 | アクア |
| ケーブルの長さ | 1m |
| コネクタ 磨き | PC |
| コネクタタイプ | MPO |
| 繊維類 | G652D |
| 貯蔵温度 | -40°C~85°C |
| 動作温度 | -20°C~70°C |
| ジャケット素材 | PVC |
| 挿入損失 | ≤0.35dB |
| 極性 | タイプA |
| ケーブルの長さ | ±0.1m |
| 耐久性 | 500回 |
応用:
- 40G SR4 (QSFP+)
- 100G SR4 (QSFP28)
- 200G SR4 (QSFP-DD)
- 400G SR4.2 (QSFP-DD)
-
トランシーバーとトランシーバーの接続
これらのトランシーバーには,女性MTP® (MPO) 接続器を持つB型ケーブルが必要です.
カスタマイズ:

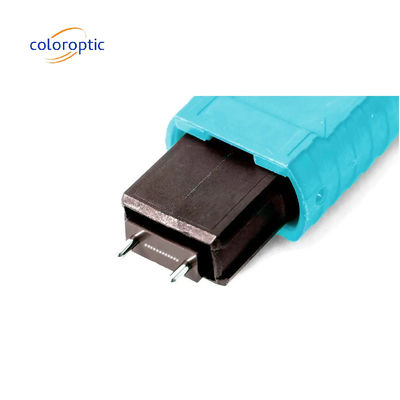

MTP® (MPO) コンネクタ
| 住宅 | 赤 青 紫 緑 |
| 簡単に解放する | 一端か両端か |
| MTP® PRO | 単一のピンを含むもの |
ケーブル
| 直径 | 4.5mm 双面シールド |
| 色 | 赤 青 緑 |
| ラベル | オーダーメイドのラップやタグ |
梱包と輸送:
MPO パッチコードのパッケージと出荷:
MPO プラッチ コード は,箱,プラスチック袋,または他の 適当な 容器 に 詰め られ て い ます.包装 材料 は 腐食 性,毒性,防水 性 の もの で ある べき です.製品には,製品仕様が明確に記されている必要があります.製品名,原産地,製造者
MPOパッチコードの出荷は,国際輸送規則および関連する国内および国際要件に準拠する必要があります.納品は間に合うようにし,商品は完ぺきで安全な状態で出荷する必要があります..
この製品の詳細を知りたい
