詳細情報 |
|||
| ファイバーモード: | OM3 | 貯蔵温度: | -40°C~+85°C |
|---|---|---|---|
| 繊維数: | 12 | ケーブルジャケット: | OFNP |

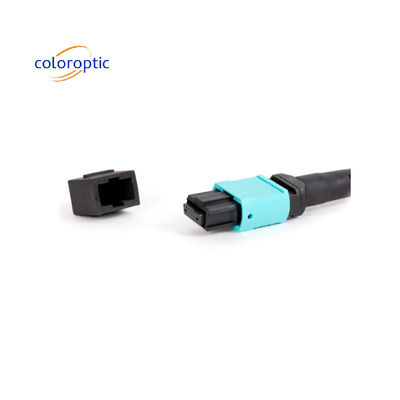

| コンネクタA: | MPOの女性 | 動作温度: | -20°C~+70°C |
| 極性: | B型 | ポーランド型: | APCへのAPC |
製品の説明
マルチモードファイバーで SR4 40Gと100GとSR4.2 400Gをサポートする
コンプリート・コネクトのM400シリーズMTP® (MPO) には,マルチモードまたはシングルモードファイバー上のPSM4のSR4接続のための全範囲またはパッチコード,ブレイクアウト,変換ケーブルおよびトランクが含まれています.
QSFP+ QSFP28 QSFP-DD 直接接続

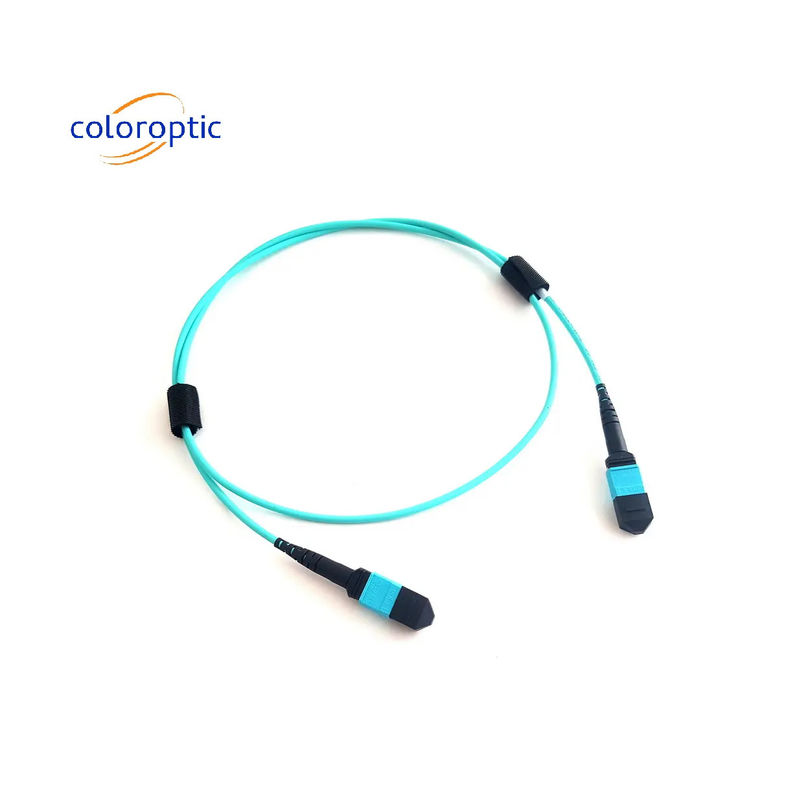

MTP® (MPO) 12ファイバーパッチケーブルは,主にQSFP型SR4またはSR4.2トランシーバー間の直接接続またはこれらのトランシーバーをMTP® (MPO) トランクスに接続するために使用されます.女性コネクタ付きのポラリティB MTP® (MPO) パッチケーブルは,QSFP型トランシーバー2台間のSR4送信のための直接接続を可能にします..
MTP® (MPO) トランクケーブルへの接続
また,MTP® (MPO) トランク/バックボーンに接続できるMTP® (MPO) プラッチケーブルも在庫しています.これらは通常,極度Bでも,異なる性別接続器 (男性から女性へ) を備えています.
パッチコードの極度と性別は,ネットワークのレイアウトと使用されている MTP® (MPO) アダプタの種類に依存します.
特徴:
-
製品シリーズ M400-B 極性 B型 (A型も在庫) ケーブル 内部用12繊維マイクロコアケーブル ケーブル直径 3mm ガラスのコア コーニング® クリアカーブ® OM3 MTP (MPO) エンド 1 MTP Elite® 12ファイバー UPC MTP (MPO) 終了 2 MTP Elite® 12ファイバー UPC 挿入損失 典型的な<0.12 dB. 97%のチャンネルは ≤0.25 dB 返済損失 ≥ 25 dB 製品保証 25年
申請
- 40G SR4 (QSFP+)
- 100G SR4 (QSFP28)
- 200G SR4 (QSFP-DD)
- 400G SR4.2 (QSFP-DD)
トランシーバーとトランシーバーの接続
これらのトランシーバーには,女性MTP® (MPO) 接続器を持つB型ケーブルが必要です.
カスタマイズ:
| グラスコア | コーニング® クリアカーブ® OM3 |
| 基準 | IEC 60793-2-10型A1.a3 ITU G6511 |
| OMB @ 850 nm | IEC 60793-1-41 に準拠する 3500 MHz⋅km |
| OMB @ 1300 nm | IEC 60793-1-41 に準拠する 500 MHz⋅km |
| 距離: 850 nm | ≤ 2.3 dB/km |
| 距離1300nm | ≤0.6 dB/km |
| EMB | IEC 60793-1-49 に準拠する 4700 MHz⋅km |
.
梱包と輸送:
MTPパッチコードは,安全な配送と輸送中に最適な保護を確保するために,保護的で耐久的なパッケージに包装されています.貼り付け の コード は それぞれ 個別 に 梱包 さ れ,識別 が 容易 に なる よう に 標識 を 付け られ て い ます.
標準包装には以下が含まれます.
- パーソナル・パッチコード用のプラスチック袋のパッケージ
- 複数のパッチコード用の紙箱包装
- 追加的な保護のために泡の包装や泡のパッシング
注文に応じてカスタムパッケージングオプションも提供されています.
当社は,お客様のニーズと予算に最も適した輸送方法の多様性を提供しています.当社の標準送料オプションには以下が含まれます.
- エクスプレス送料: 3-5 営業日
- 航空貨物: 5-7 営業日
- 海運: 20-30 営業日
緊急の注文では 迅速な配送も可能です
国際出荷の場合,必要なすべての出荷書類を用意します.
- 商用請求書
- 梱包リスト
- 産地証明書
- 貨物証書
宛先国によって要求される追加書類は,注文時に要求しなければならないことに注意してください.
梱包と配送に関する詳細については,当社の販売チームにご連絡ください.
