詳細情報 |
|||
| ケーブルタイプ: | 円形/リボン | 名前 直径: | 4.8mm |
|---|---|---|---|
| 繊維の種類: | 単モード型 ITU-T G652.D | ケーブル内蓋のマーク: | JFOPTの中立印刷またはカスタマイズされる |
| ケーブル・ベンド: | 20×ケーブルダイア | 温度を作動させなさい: | -10°C 〜 +70°C |
| 貯蔵温度: | -40°C~+85°C | ||
| ハイライト: | 12コア 光ファイバーケーブル,単一モードの光ファイバーケーブル,マイクロパッドクトル 光ファイバーケーブル |
||
製品の説明
1司令官
1.1 この仕様は光ファイバーケーブルの構造と特性について説明する.
1.3 ケーブルで使用されている光ファイバーも,ITU-T Rec. G に適合している.652"D"
1.4 ケーブルは,一般的には,最新の関連するITU-T勧告またはそれ以上の基準を満たしている.
1.5 単モードファイバーは,1310nmおよび1550nmで動作しなければならない.
1.6 ケーブルは,著しく劣化することなく25年間使用可能である.
2ケーブルに光ファイバー
2.1 建設
| 繊維 | タイプ | 単モード型 ITU-T G652.D |
| 材料 | 溶融シリカ | |
|
モードフィールド直径
|
1310 nm | 9.2±0.4 μm |
| 1550 nm | 10.4±0.8 μm | |
| 核同心率の誤り | ≤0.6μm | |
| コーティング直径 | 125±1μm | |
| 円形でないコーティング | ≤1.0% | |
| コーティング | 材料 | 紫外線で固めるアクリラート |
| 直径 | 250±15μm (色) | |
| 繊維を検知した | 0.69 GPa (1.0%,100kpsi) をIEC 60793-1-B1による光ファイバー試料に従って | |
2.2 光学特性
| 衰弱 | 1310 nm | ≤0.36 dB/km | |
| 1550 nm | ≤ 0.22 dB/km | ||
| ゼロ分散波長 | 1300~1324 nm | ||
| 零分散傾斜 | ≤0.092ps/nm2/km) | ||
| ケーブル切断波長 (λcc) | ≤ 1260nm | ||
|
偏振モード分散 (PMD)& PMDQ について (M=20,Q=0.01%) |
≤0.2ps/km1/2 | ||
|
マクロベンド衰弱 10回転 半径30mm |
1550 nm | ≤0.1 dB | |
| 1625 nm | ≤ 0.1dB | ||
3.オプティックケーブル

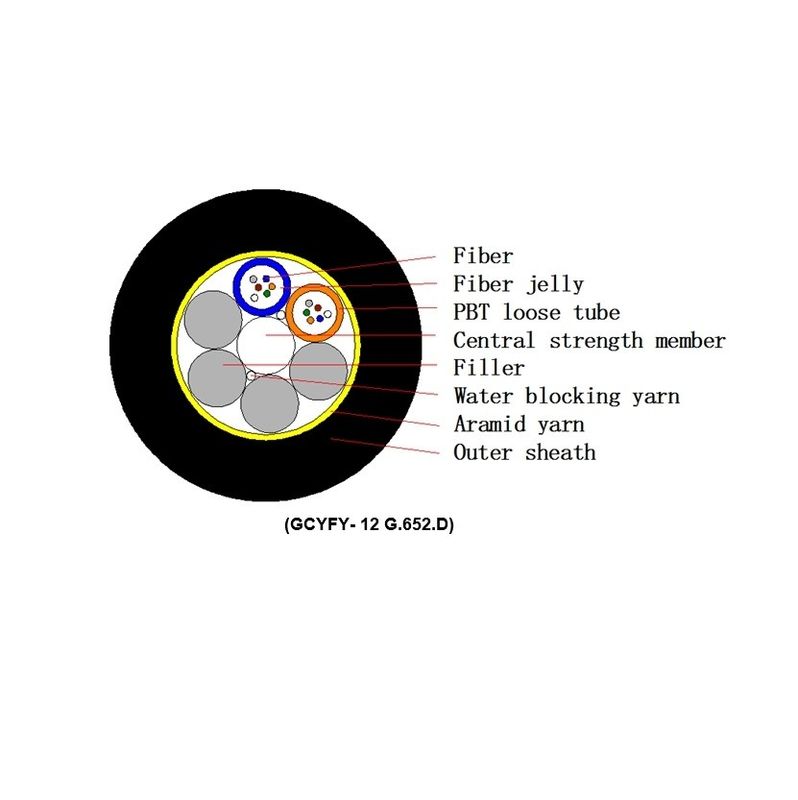

3.1 建設
| ケーブルタイプ | GCYFY | |
| 繊維 | 建設 | 3つ目1 |
| 中央部隊のメンバー | 材料 | FRPまたはPEコーティングのあるFRP |
| トューブ | 材料 | PBT |
| 複合材料を埋める | 繊維のゼリー | |
| フィルラー | 材料 | PE |
| 水を阻害する構成要素 | 材料 | 防水糸 |
|
追加フォースメンバー (必要に応じて) |
材料 | アラミド繊維 |
| 外殻 | 材料 | 高密度ポリエチレン 黒色 (紫外線保護) |
| 厚さ | ノン.0.4mm | |
3.1.1 バッファルチューブ・ストランディング,ケーブルのサイズと重量
|
繊維 数える |
繊維数 チューブあたり |
番号 チューブ/フィラー |
名前 直径 (mm) |
A についてpprox 体重 (kg/km) |
| 6 | 6 | 5/5 | 4.8 | 20 |
| 12 | 6 | 2/4 | 4.8 | 20 |
| 24 | 6 | 4/2 恋愛 に つい て | 4.8 | 20 |
| 36 | 6 | 6/0 年齢 | 4.8 | 20 |
| 48 | 8 | 6/0 年齢 | 5.1 | 20 |
| 60 | 12 | 信頼 の ある 兄弟 たち, 15/1 | 5.7 | 30 |
| 72 | 12 | 6/0 年齢 | 5.7 | 30 |
| 84 | 12 | 7/0 年齢 | 6.1 | 35 |
| 96 | 12 | 8/0 年齢 | 6.5 | 40 |
| 144 | 12 | 恋愛 に 関する ニュース | 8.1 | 55 |
3.2 識別
繊維とチューブのカラーコード
| 違う 違う | 1 | 2 | 3 | 4 | 5 | 6 |
| 色 | 青い | オレンジ | 緑色 | 茶色 | スレート | ホワイト |
| 違う 違う | 7 | 8 | 9 | 10 | 11 | 12 |
| 色 | 赤色 | ブラック | 黄色 | バイオレット | ローズ | アクア |
4光ファイバーケーブルの特徴
| ポイント | 試験条件 | 仕様1550nm で |
|
ストレイル 強さ |
IEC 60794-1-2-E1 負荷:0.5G (G:ケーブル重量は1km) 時間: 10分 |
減衰の変化 ≤ 0.1 dB 繊維やシートに損傷はない |
|
繰り返す 折りたたみ |
IEC 60794-1-2-E6 曲線半径: 20*ケーブルダイア 負荷: 25N サイクルの番号: 25 |
減衰の変化 ≤ 0.1 dB 繊維やシートに損傷はない |
| クラッシュ |
IEC 60794-1-2-E3 最大負荷: 450 N/100 mm 時間: 1分 |
減衰の変化 ≤ 0.1 dB 繊維やシートに損傷はない |
| ストイッチ |
IEC 60794-1-2-E7 長さ: 1m 負荷: 40N 角度: ± 180° サイクル番号: 5 |
減衰の変化 ≤ 0.1 dB 繊維やシートに損傷はない |
| ケーブル・ベンド |
IEC 60794-1-2-E11 マンドル半径: 20′ケーブルダイア ターン: 10 サイクル番号: 5 |
減衰の変化 £ 0.1 dB 繊維とシートに欠陥がない |
| ドリップテスト |
IEC-794-1-2-E14 サンプル長さ: 30cm 温度: 70°C 時間: 24 時間 |
詰め合わせのドリップなし |
|
温度 サイクリング |
IEC 60794-1-2-F1 温度: -10°C +70°C サイクル番号: 2 持続時間: 12時間/ステップ |
減衰の変化 ≤ 0.15 dB/km 繊維やシートに損傷はない |
| 水浸透 |
IEC 60794-1-2-F5B 時間: 24 時間 サンプルの長さ:3M 水の高さ: 1m |
水漏れがない |
5. ケーブル内蓋のマーク
長さおよび識別マークは,各1mの間隔で白色で表紙に印刷され,長さマークの精度は ± 1.0%である.包帯のマークの内容は以下のとおりである.:
- xxx: 製造者の名前
- GCYFY:ケーブルの種類
- **F: 繊維数
- G.652D: 繊維の種類
- 20**:製造年
- ****M:長さ表示
※ 客の要求に応じてシートマークを変更できます.
6梱包と輸送
6.1 ケーブル・ドラムとドラムの長さ
ケーブルドラムは木製のドラムで,ボリュームの直径はケーブルの外径の25倍未満でなければならない.
標準ドラム長:4000m/ドラム (または顧客の要求に応じて)
7.2 色素の回転方向は,角方向と時計回りの反対方向の端をそれぞれ赤色と緑色のテープで表示する.
