詳細情報 |
|||
| ケーブルタイプ: | AOC | データレート: | 100Gから4*25G |
|---|---|---|---|
| 長さ: | 1~50m | AWG: | 24AWG |
| ジャケット: | PVC | 保証: | 3年 |
| ハイライト: | ブレイクアウトアクティブ光ケーブル,AOCの活動的な光ケーブル |
||
製品の説明

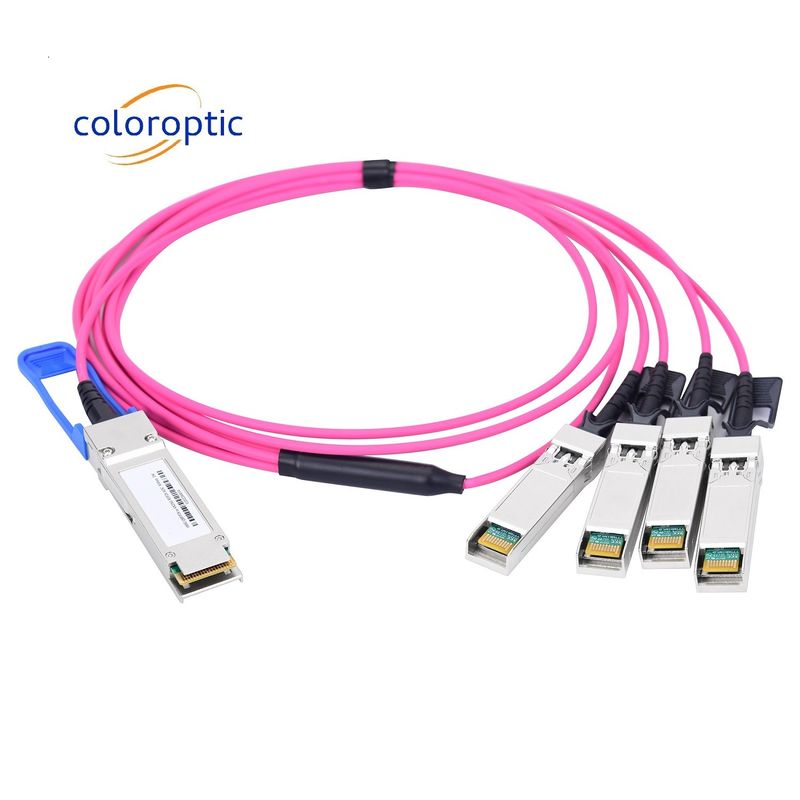

AOCアクティブケーブル 100G QSFP28 から 4 SFP28 25G ビックアウト 低電力消費 インフィニバンドアプリケーション
一般説明
カラーオプティック CO-ACQ100-4S25-xこれは100Gイーサネット (100GbE) アプリケーション用のQSFP28 4チャネルアクティブオプティカルケーブル (AOC) である.このフルデュプレックスオプティカルアセンブリは4つの独立した送信と受信チャネルを提供しています.各機種が最大25Gbpsまで,合計帯域幅100Gbpsに対応する. 100G QSFP28 AOCケーブルは,従来の QSFP28 DAC (直接接続銅ケーブル) と短距離の QSFP28 トランシーバーを直接置き換えることができ,より軽量で,信号の整合性が向上する光端はデータセンター環境に暴露されず,清掃や特別な処理を必要としません.高速向けに設計されていますデータのネットワークアプリケーションの利用.
主要 な 特徴
- ホットプラグ可能なQSFP28形状因子
- 4つの高速フルデュプレックスチャンネル
- 103.1Gb/s の総ビットレートをサポートする
- 4x25Gbps 850nm VCSELレーザー
- QSFP28 MSA に準拠する
- 作業環境温度 -5~70°C
- 低電力消耗:<3.5W/ケーブル端<2.5WCDRがオフ)
- 1メートルから100メートルまでの長さで利用可能
- RoHS-6 に準拠する
適用する
- Datacom スイッチとルーター接続のための1000GbEと25GbE ブレイクアウトアプリケーション
- Datacomおよびプロプライエタリプロトコルアプリケーションのための100Gから4×25G密度のアプリケーション
- 100 ギガビット イーサネットリンク
- インフィニバンド接続
- データセンターのケーブルインフラ
- ネットワーク機器間の高密度接続
製品詳細
| 推奨された運用条件 | |||||
| パラメータ | シンボル | ミニ | 典型的な | マックス | ユニット |
| 操作ケースの温度 | Tc | 0 | +70 | °C | |
| 供給電圧 | Vcc | 3.14 | 3.3 | 3.46 | V |
| 供給電流 | Icc | 300 | mA | ||
| ビットレート | BR | 25.78 | 各チャンネル | ||
| 電気特性 | ||||||
| パラメータ | シンボル | ミニ | 典型的な | マックス | ユニット | 注記 |
| トランスミッター特性 | ||||||
| シグナルの速さ,各車線 | DRpl | 25.78125 | Gbit/s | 1 | ||
| 中央波長 | λ | 840 | 850 | 860 | nm | |
| RMSスペクトル幅 | 0.6 | nm | ||||
| 平均打ち上げ力,各レーン | パヴグ | -8回4 | 2.4 | dBm | ||
|
光学調節幅 各レーン (OMA) |
オマ | -6本4 | 3 | dBm | ||
| 絶滅比 | 緊急事態 | 2 | dB | |||
|
OFF の平均打ち上げ力 トランスミッター,各レーン |
RIN | -30歳 | dBm | |||
| 周回流量 | FLX |
>86% 19 um で <30% 4.5 um で |
dBm | |||
| 光学回帰損失容量 | 12 | dB | ||||
|
発信器の目マスク {X1,X2,X3, Y1,Y2,Y3} |
{0}3,0.38,0.45,0.35,0.41,0.5 | 2 | ||||
| 受容器の特徴 | ||||||
| 各レーンの料金を受け取る | DRpl | 25.78125 | Gbit/s | 3 | ||
| 4 レーン波長範囲 | λ | 840 | 850 | 860 | nm | |
| オーバーロード 入力光電源 | Pmax | 3.4 | dBm | |||
|
平均受信力 レーン |
ピン | - 10人3 | 2.4 | dBm | 4 | |
| レーンごとに受信機の感度 (OMA) | Psens | - 5つ2 | dB | |||
| リシーバー反射 | Rfl | -12 | dB | |||
|
接着眼マスク 定義 {X1, X2,X3,Y1,Y2,Y3} |
{0}28,0.5,0.5,0.33,0.33,0.4 | 5 | ||||
| ロス・デ・アセット | Pd | -13歳 | dBm | |||
| ロス・アサート | パパ | -30歳 | dBm | |||
| 損失ヒステレス | Pd-Pa | 0.5 | dBm | |||
