詳細情報 |
|||
| シャーシ: | 2 RU | 電源: | 双電源 DC/AC オプション |
|---|---|---|---|
| インターフェース: | CFP2 と QSFP28 | サービス: | 400GE,100GE,OTU4 |
| ハイライト: | データセンターの相互接続ネットワーク,CFP2 データセンター相互接続ネットワーク |
||
製品の説明

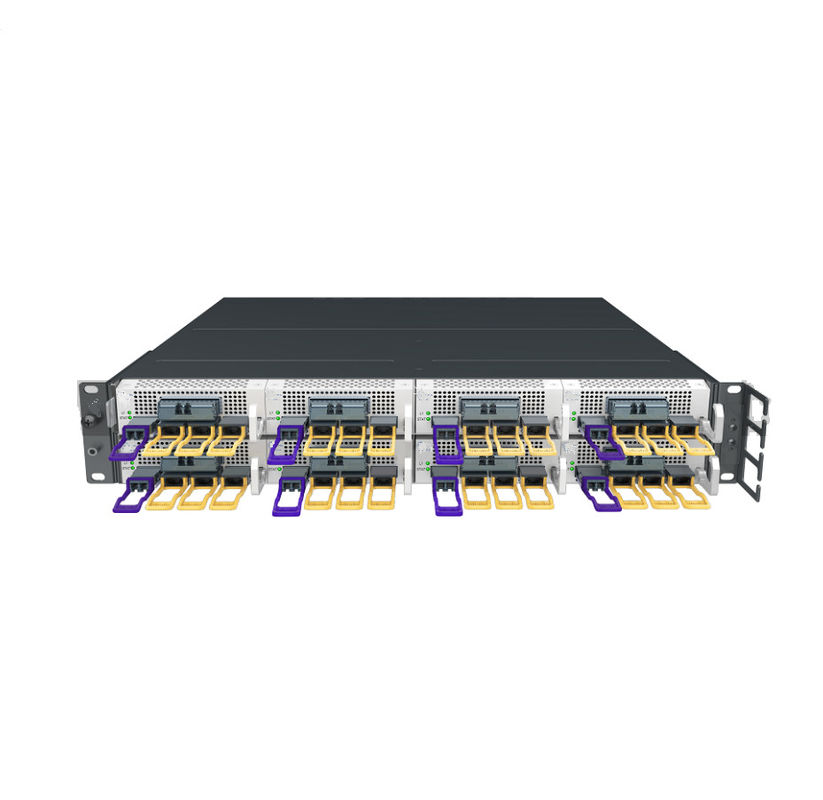

2Uデータセンターインターコネクト・トランスポートプラットフォーム 400G CFP2 コレントとQSFP28ポートをサポート
T500データセンター相互接続と地下鉄コアネットワーク機器は,業界をリードするモジュール型,完全に分離された高容量新世代の光通信機器です.柔軟なネットワーク機能を提供します客户端インターフェースの種類,選択可能な電源供給源,光学および電気サービスモジュールのための単一のシャシーにより,大型通信機器の相互接続に適しています.中小データセンターメトロや広域キャリアネットワーク,企業やコンピューティングセンターの相互接続やバックアップ.装置は,点から点の波長分割伝送・リレーネットワークを形成することができる.,多点アクティブ・パシブ・オプティカル・リレーネットワーク,リング波長分割FOADMまたはROADMネットワーク,またはフルメッシュ波長分割FOADMまたはROADMネットワーク.機器は豊富なクライアントサービスインターフェース (400GE) を提供します.100GE,OTU4,10GE,OTU2,SDH,10G Wanなど) とOMS/OTS/OCHの保護能力.単一のシャシー最大送信容量は3.2Tb/sである.
T500 シャシ導入
2RUの高さ,深さ600mm以上の19インチおよび21インチラック搭載
3種類の電源:110V/220V AC,240V HDCと-48V DC
800ワットと1300ワットの出力オプション
電源は熱でプラグインできる 1+1 保護
8 1/4 スロットサイズのサービスカードまたは 4 1/2 スロットサイズのサービスカードの高密度
オプティカルとOTNの両方のサービスのための単一のシャシー
3.2T 単体シャシーでの容量
コントローラー冗長性,OSPFとの二重管理インターフェース,L3隔離

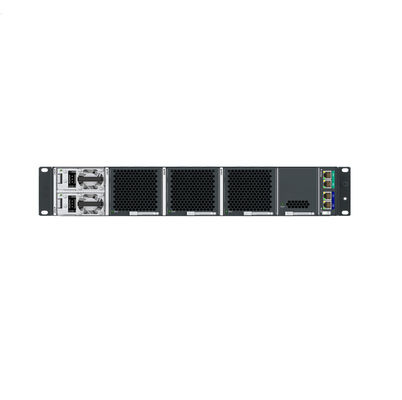

3扇風機風冷却,2+1扇風機保護による正面内外熱分散方法
オープン標準管理インターフェース,Netconf,YANG/Openconfig
強化された機器管理,動作状態監視,アラーム報告,リアルタイム/15分/24時間光学およびサービスパフォーマンスモニターおよび記録,ログ,ユーザー管理およびテレメトリ
周囲の動作温度:短期的には -5°C+45°C/23°F113°F,長期的には 0°C+40°C/32°F104°F
保存温度:-40°C+85°C/-40°F185°F
比較的湿度:短期 5%~90%,長期 5%~85%
T500 オプティカル・スレッドの導入
オプティカルスレーンは,モジュール式オプティカルエンドポイントアンプ,オプティカルラインアンプ,WSSカード,TFFカード,PTM東/西時間同期カード,オプティカル保護カードのさまざまな仕様を含む.,OTDR,OCMなどで,点対点波長分割,多点リレー,リング波長分割ネットワーク,全網状波長分割光学ネットワークトポロジーを形成することができる.OCH の保護モードをサポートしますOMS と OTS で,異なるネットワーク要件を満たすことができます.
ターミナル・オプティカル・アンプ・スレッド
1/2-スロットボードサイズ;統合 BA,PA,OSCと双方向VOA
EDFAの増幅については,BAは8-18dBと15~25dB,PAは15~25dBと22~35dB,飽和電力は21dBmと23dBmをサポートする
外部 OTDR と OCM 接続の特殊インターフェースをサポートする
オプション内蔵OCMモジュール オプション内蔵OTDRモジュール
光線増幅器スレッド
1/2-スロットボードサイズ; 統合されたダブルLA,OSCと双方向VOA
EDFA増幅のために,LAは15 ~ 25dBと22 ~ 35dBをサポートし,飽和電力は21dBmと23dBmをサポートします.
外部 OTDR と OCM モニター インターフェイスをサポート
オプション内蔵OCMモジュール オプション内蔵OTDRモジュール
9度双波長選択スイッチ (WSS) 内蔵光学増幅器を搭載したスレッド
1/2-スロットボードサイズ;双子WSS (波長選択スイッチ),BA,PA,OSCとプレVOAの統合
EDFA モジュールでは,BA増幅は15 ~ 25dB,PAサポート増幅は15 ~ 25dBと22 ~ 35dB,飽和電源サポートは21dBmと23dBmです.
外部 OTDR と OCM モニター インターフェイスをサポート
オプション内蔵OCMモジュール オプション内蔵OTDRモジュール
TFFカード
1/4 スロットボードサイズ;FOADMシングルボード (TFF),東と西の2つの方向
4つの波が加減する
エクスプレスインターフェイスの電源に等しいようにする
光学保護カード
1/4 スロットボードサイズ 1 + 1 保護
単チャンネルと二チャンネルカード
サポート電力の差値切替と電力の絶対値値切替
返還と返却しない切り替えをサポートする
サポート 待機 回復 時間
支持電源オフ,電源オン,ホットプラグとライトロックなし
支援ヒステレシス限界値
PTMカード
1/4 スロットボードサイズ; 東と西の方向の2つのバリエーション
1588クロックリレー,パススルー,追加/ドロップ
OTDR カード
1/4 スロットボードサイズ 8 つの外部インターフェースの柔軟な構成
作業波長1501nm
検出距離は80km以上で 検出精度は20m未満です
OCMカード
1/4 スロットボードサイズ 8 つの外部インターフェースの柔軟な構成
設定可能な 50Hz,100Hz のチャネル間隔
T500 トランスポーダーと MuxPonder スレード導入
トランスポーダーと MuxPonder スレーンは,多モデル,高密度,高容量サービスカードを含む.異なる種類のクライアントサービスをサポートし,異なるアプリケーションの要件を満たすことができる400G/200G アップリンク インターフェイスをサポートし,メンテナンス管理,パフォーマンスモニター,アラームレポート,テレメトリなどの豊富な機能を備えています.日常の設備,保守,管理に便利です.
400G/200Gトランスポーダー
1/4 板のサイズ
クライアントインターフェース
4xQSFP28,400GE/100GE/OTU4/FlexE/FlexOをサポートする
1x400GE QSFP-DDをサポートする
地元の故障挿入と通過,リモート故障通過および他の保守信号をサポートする
LLDPをサポート; Ethernet RMONとEthernetパフォーマンス,光学モジュールトランシーバー電源,バイアス電流,などテレメトリをサポート
遅延測定,ループバックテストなどをサポートします.自動レーザーシャットダウンをサポートします.
ラインインターフェース
1xCFP2 DCO,16QAMコーディング,400Gと200Gのレートをサポートする
周波数191.3~196.1thz,75G/100G間隔をサポートする
トランシーバー電源,FEC前,レーザーバイアス電流,レーザー動作温度のパフォーマンスモニターとテレメトリをサポートする
遅延測定,ループバックテスト等をサポートします. 保護切り替えは50ms未満です.
200G MuxPonder
1/2 スロットボードサイズ
クライアントインターフェース
20xSFPP と 1xQSFP28+10xSFPP の 2 つのバリエーションをサポートする
100GE/100GE FlexE/OTU4/10GE/OTU2/STM-64/10GE WAN などをサポートする
地元の故障挿入と通過,リモート故障通過および他の保守信号をサポートする
LLDPをサポート; Ethernet RMONとEthernetパフォーマンス,光学モジュールトランシーバー電源,バイアス電流,などテレメトリをサポート
遅延測定,ループバックテストなどをサポートします.自動レーザーシャットダウンをサポートします.
ラインインターフェース
1xCFP2 DCO,16QAMおよびQPSKコーディング,200Gレートをサポートする
周波数 191.3 ~ 196.1thz,75G と 100G の間隔をサポートする
トランシーバー電源,FEC前,レーザーバイアス電流,レーザー動作温度のパフォーマンスモニターとテレメトリをサポートする
遅延測定,ループバックテスト等をサポートします. 保護切り替えは50ms未満です.
