Cisco QSFP-100G-ER4L-S QSFP28 40km DOM デュプレックス LC SMF オプティカルトランシーバー

製品説明:

ColorOpticの100G QSFP28 ER4 Lite オプティカルトランシーバーは 送信と受信経路を 1 つのモジュールに統合しますシリアルデータストリームの4つのレーンが4つのレーザードライバに再設定され直接調節されたレーザー (中央波長1296,1300,1305および1309nm) を制御する.光信号は,業界標準のLCコネクタを通してシングルモードファイバーに複製されます.受信側では,光学データストリームの4つのレーンが,統合された光学デマルチプレクサーによって光学的にデマルチプレクスされます.各データストームは,APD光検出器とトランスインペダンス増幅器によって復元されます.このモジュールは,ホットプラグ可能な電気インターフェース,低消費電力,および2ワイヤのシリアルインターフェースを備えています.

特徴:

• SFF-8636 に準拠する仕様
• 103.125Gbps までのデータリンク
• FECなしでG.652SMFで最大30kmの範囲
• FECでG.652 SMFで最大40kmの範囲
• 送信機:冷却された4x25Gb/s LAN WDM TOSA
• 受信機: 4x25Gb/s PIN 受信機
• シングル+3.3V電源
• ケースの動作温度:
• 商業用: 0°Cから+70°C
• 電力消費 <4.0W
• RoHS に準拠する



技術パラメータ:

形式要素:	QSFP28
TX波長:	1295/1300/1304/1309nm
範囲:	40km
ケーブルタイプ	SMF
税率カテゴリー:	100GBベース
インターフェイスタイプ:	ER4 Lite
DDM: はい	そうだ

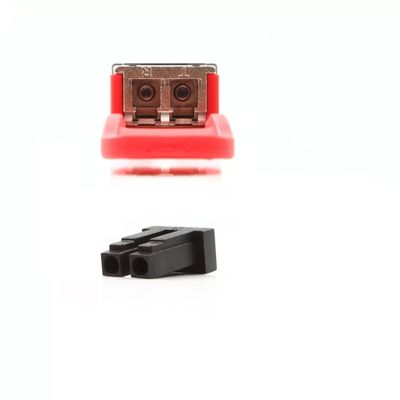

コンネクタタイプ:	双 LC
光学電源予算:	16dB
TX パワー Min/Max	-2.5から6.0dBm
RX パワー Min/Max	-18.5 dBm

応用:

カラーオプティックのCO-S885LC SFP オプティカルモジュールは,高速で信頼性の高い光学ネットワークのための優れた選択です. 双ファイバー,LR4 10KMとER4 40kmをサポートします.Ethernet と OTU4 のアプリケーションに理想的な選択となりますモジュールの波長能力は850nm/1310nm/1550nmで,アプリケーションに最大限の柔軟性を保証します.また,このモジュールは-40~85°Cの温度範囲内で動作するように設計されており,SMF/MMFファイバータイプと互換性があります.このモジュールは 3.3V/5Vの電圧源で電力を供給され,あらゆる種類のネットワーク環境に最適です.



梱包と輸送:

SFP オプティカル モジュールの梱包と出荷は注意深く行うべきである.すべてのコンポーネントが良好な状態であることを確認するために検査され,その後出荷のために安全に梱包されるべきである.パッケージには SFP オプティカル モジュールが含まれなければならない.必要な部品は,ケーブル,アダプターなどです. パッケージには,内容を明確に表示するラベルが付けられなければなりません.包装品はしっかりと密封され,信頼性の高い運送機で送られる.
