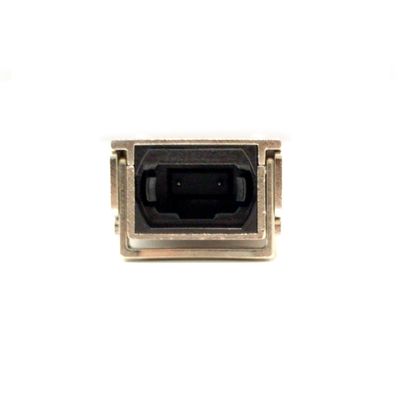

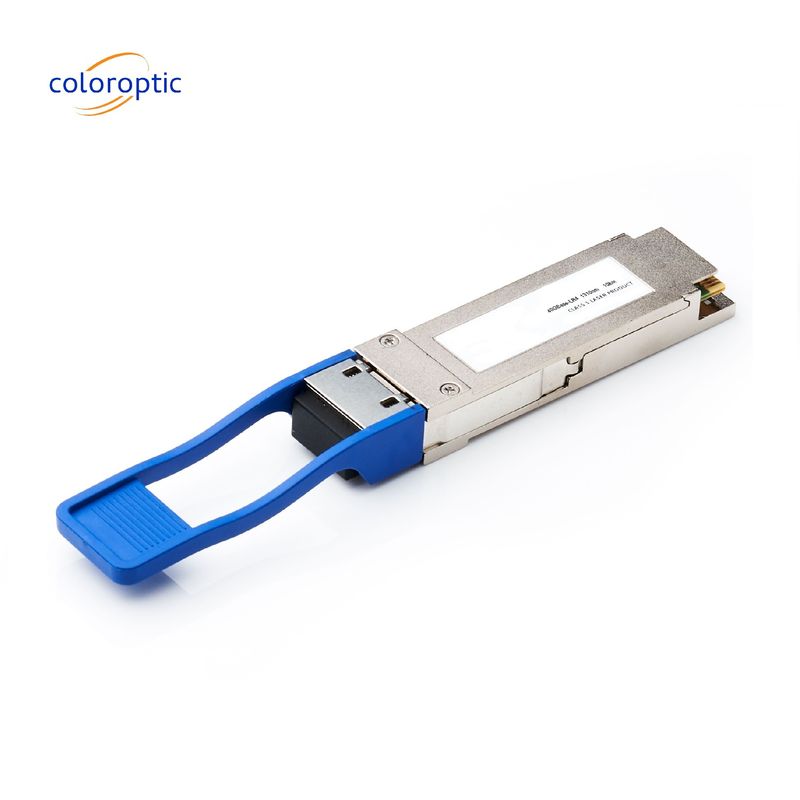

Arista QSFP-100G-SR1.2 QSFP28 850nm / 910nm 100m MMFトランシーバーモジュール

製品説明:

• この製品は,100Gb/sのビットレートをサポートできる.これは平行四つの小型形状因子プラッガブル (QSFP28) 二方向光学モジュールである.モジュールは4つのホストの電気データを2つの光路に統合します (ダブル波長VCSEL双方向光学インターフェースによって)850nmと910nm) で,2ファイバーデュプレックスLC多モード光ファイバーで光通信を可能にします.モジュールは,光学入力信号の 2 セットをデマルチプレックスし,それらを電気データ 4 チャネルに変換します..
• QSFP28モジュールの容器にLCコネクタを搭載した光ファイバーリボンケーブルが接続される.容器内のガイドピンによって適切な配列が確保される.ケーブルは,通常,適切なチャネルからチャネルアライナメントのために曲がりません電気接続は,MSA に準拠する38ピンのエッジ型コネクタによって達成されます.
• モジュールは単一の+3.3V電源で動作する.モジュールはモジュールの現在,リセット,中断,低電源モードなどのLVCMOS/LVTTLグローバル制御信号を搭載している.より複雑な制御信号を送信し受信するために,2ワイヤルのシリアルインターフェースが利用可能であるデジタル診断情報を受け取るため,個々のチャネルをアドレス化し,使用されていないチャネルをシャットダウンして設計の柔軟性を最大化することができます.

特徴:

• 4つの独立したフルデュプレックスチャンネル
• • 1チャンネルあたり最大28Gbpsのデータレート
• • QSFP28 MSA に適合する
• • OM4 MMF 通信で最大100m
• • OM3 MMF 通信で最大 70m
• 単一の3.3V電源
• • 最大電力消費 3.5W
• • MTP/MPO オプティカルコネクタ
• • RoHS-6 に準拠する
• • 操作 ケース の 温度
• 標準: 0°C から +70°C
• • -5°Cから+85°Cまで延長

技術パラメータ:

この製品は,100Gb/sのビットレートをサポートできる.これは平行四つの小型形状因子プラッガブル (QSFP28) 二方向光学モジュールである.モジュールは4つのホストの電気データを2つの光路に統合します (ダブル波長VCSEL双方向光学インターフェースによって)850nmと900nm) で,2ファイバーデュプレックスLC多モード光ファイバーで光通信を可能にします.モジュールは,光学入力信号の 2 セットをデマルチプレックスし,それらを電気データ 4 チャネルに変換します.受信機モジュールは,電気信号も出力します. ストレージは,共通モード論理 (CML) レベルと互換性があります. 図1は,この製品の機能ブロック図を示しています.

応用:

• 医療機関データセンター,ラックからラック

• インフィニバンド HDR

• 100G イーサネット

梱包と輸送:

SFP オプティカル モジュール製品は,以下のガイドラインに従ってパッケージ化され,出荷されなければならない.

• 各製品が個別に静止性のない袋や箱に包装されなければなりません.
• 商品は,適切な輸送情報に記入された箱で出荷する必要があります.
• 箱は密封し 密封し 密封し 密封し 密封し 密封し 密封し
• 箱には,適切な輸送情報が付けられなければなりません.
• 箱には重量とサイズが記されなければなりません.
• 箱には 適切な輸送級の標識が付けられなければなりません
